MS-Schramberg 连接 ECAD 和 PDM
MS-Schramberg GmbH & Co.KG公司简化并加快了其机床控制柜的规划和生产。通过集成 ECAD 和 Pro.File PDM 系统，现在可以使用一个详细的数据平台。

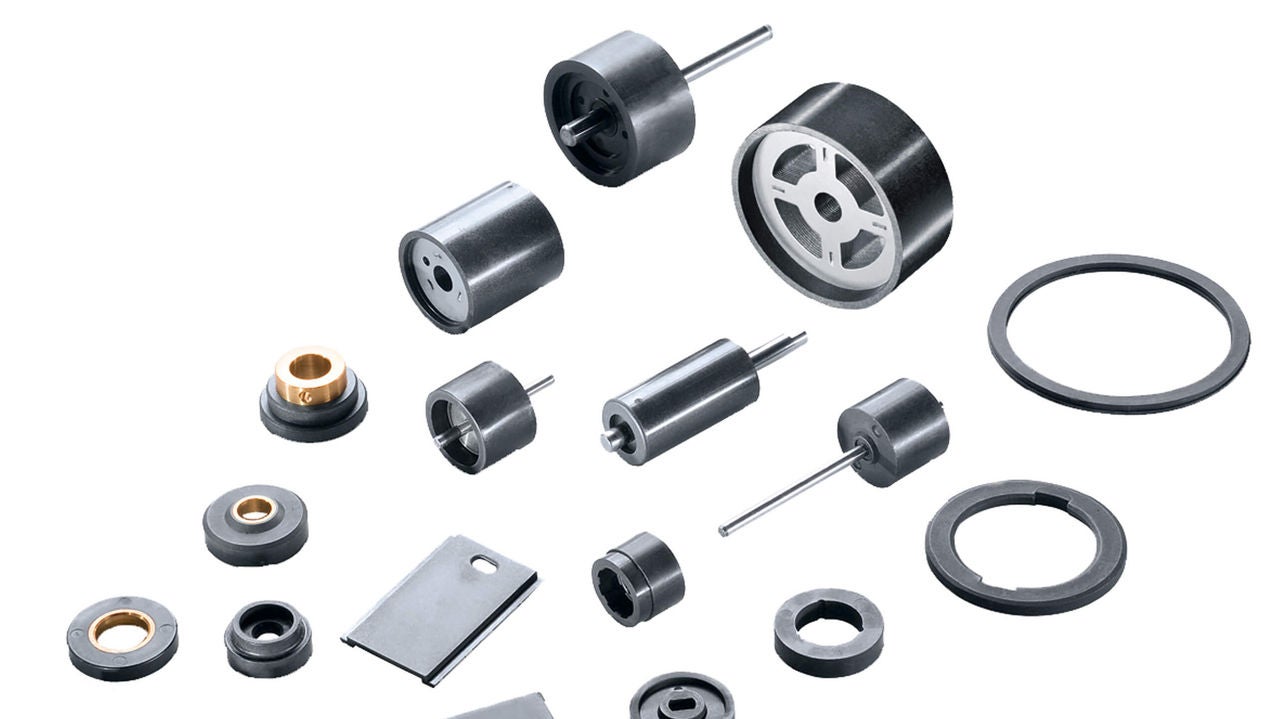

矫顽力、剩磁和饱和极化是 MS-Schramberg GmbH & Co.KG 的开发人员每天都要处理的参数。该公司是定制磁体产品的领先制造商之一。施拉姆贝格公司生产 5000 多种不同的磁铁组件，这些组件总是根据客户的具体要求制造。其中包括用于检测汽车自动变速箱速度和换档位置的磁铁组件。
汽车工业是 MS-Schramberg 最重要的业务领域，但公司也为医疗技术、机械工程和轨道车辆制造商提供磁铁和系统解决方案。MS-Schramberg 的产品通常在恶劣条件下（油中、低温和高温、腐蚀性环境......）生成磁信号。
内部自动化的主要需求
MS-Schramberg公司成功的关键在于能够为客户提供完整的组件，而不仅仅是磁铁。在需要生产的 5000 种产品中，几乎每一种都需要自己的工具、模具和自动化系统。因此，公司内部的工厂工程设计，尤其是自动化技术非常重要。
内部控制柜工程
MS-Schramberg公司CAD系统的IT管理员Heiko Schaumann说："我们的机械和电气工程师在为客户设计产品的同时，也在规划生产系统。我们采用高度的垂直整合，一方面是因为我们拥有这方面的专业知识，另一方面是因为我们经常面临时间压力，需要在最后一刻对产品进行修改。因此，我们在内部设计和制造控制柜".

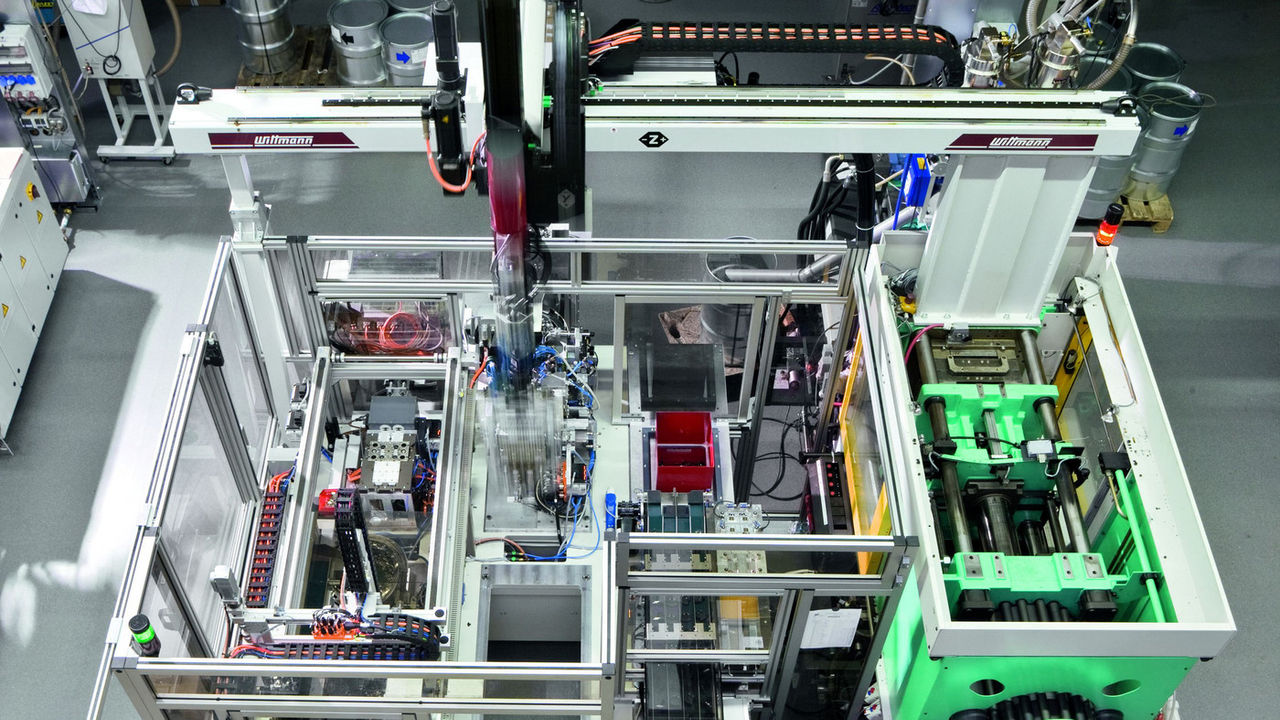

。MS-Schramberg的原则之一是始终使用最新的IT工具。因此，电气规划人员已经与 Eplan 合作了十多年。Heiko Schaumann："由于每套装置都是为特定产品设计和制造的，因此我们几乎总是以批量为基础开展工作。不过，设计人员会对重复出现的功能和模块使用标准模型，例如在注塑机中拆卸零件和在装配中运输零件"。
。
目标连接 ECAD、PDM 和 ERP

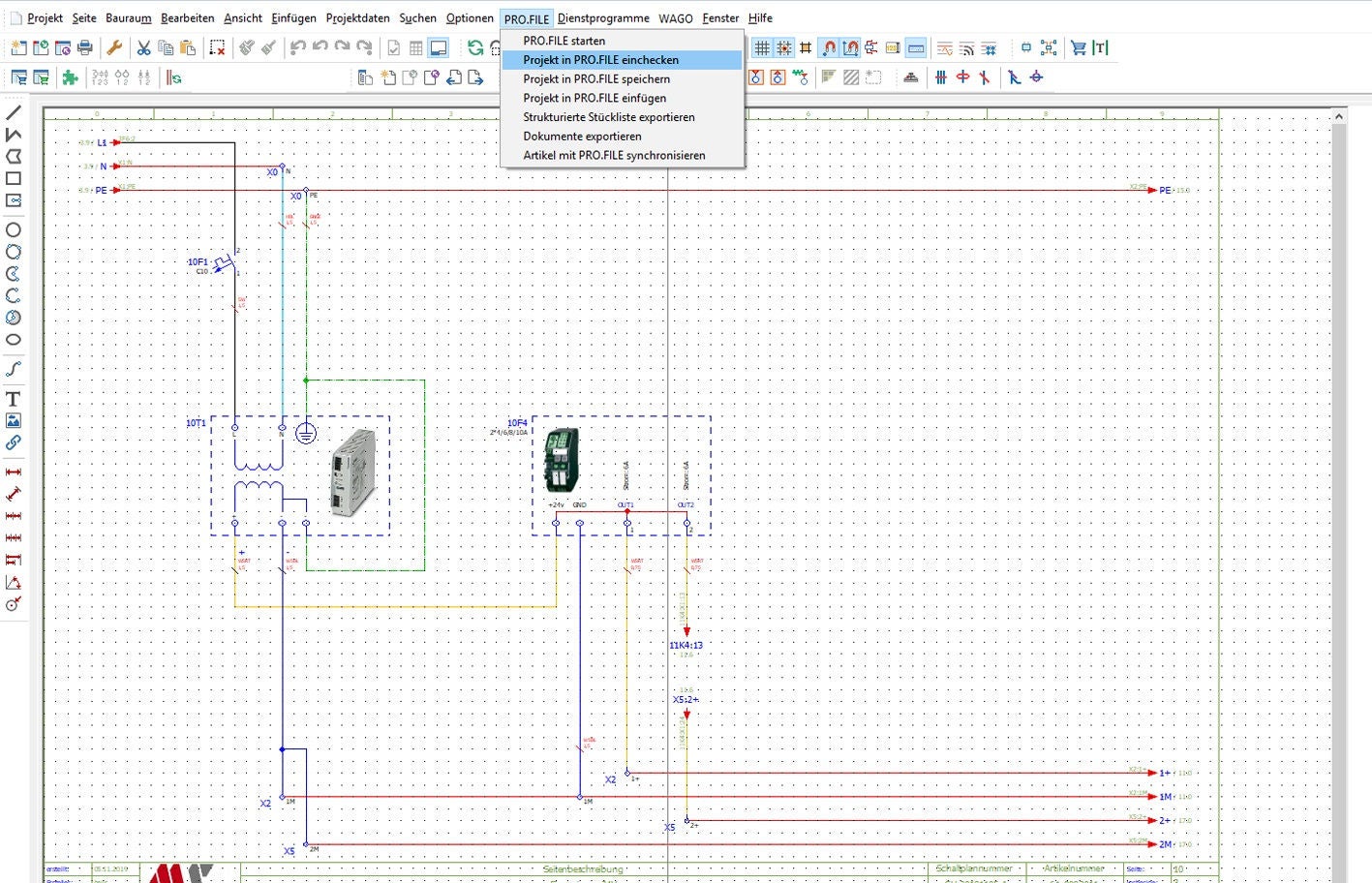

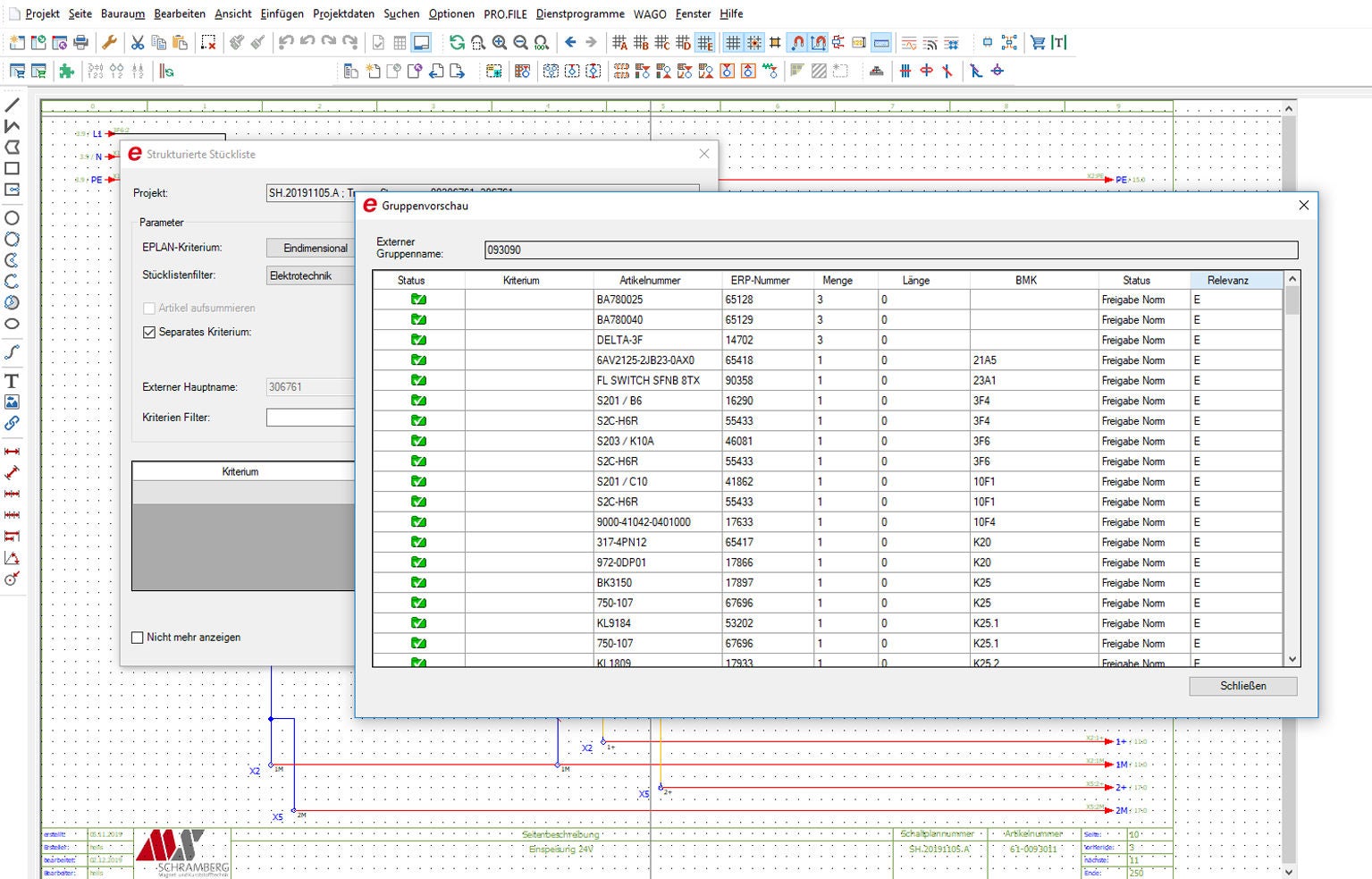

多年来，MS-Schramberg 也一直在使用产品数据管理系统，并使用 PROCAD 的 Pro.File。Heiko Schaumann："这个 PDM 系统证明了它的价值，特别是在文档和数据维护以及变更管理方面"。MS-Schramberg 公司的 IT 人员雄心勃勃，他们的早期目标是将 Eplan 以及 Solidwork MCAD 系统连接到 PDM，然后最终连接到 ERP 系统。Heiko Schaumann："我们的目标是机电一体化物料清单：在计划和商业功能之间实现持续的数据共享"。
MS-Schramberg已经测试过一个专门开发的解决方案，但结果并不令人信服。2018 年秋天，Eplan Pro.File 连接器进入了 Heiko Schaumann 的视线，这是 Eplan 开发的用于连接 Pro.File PDM 系统的新界面。
Eplan Pro.File 连接器是 Eplan 开发的用于连接 Pro.File PDM 系统的新界面。
- 1
- 2
- 3
各级综合数据

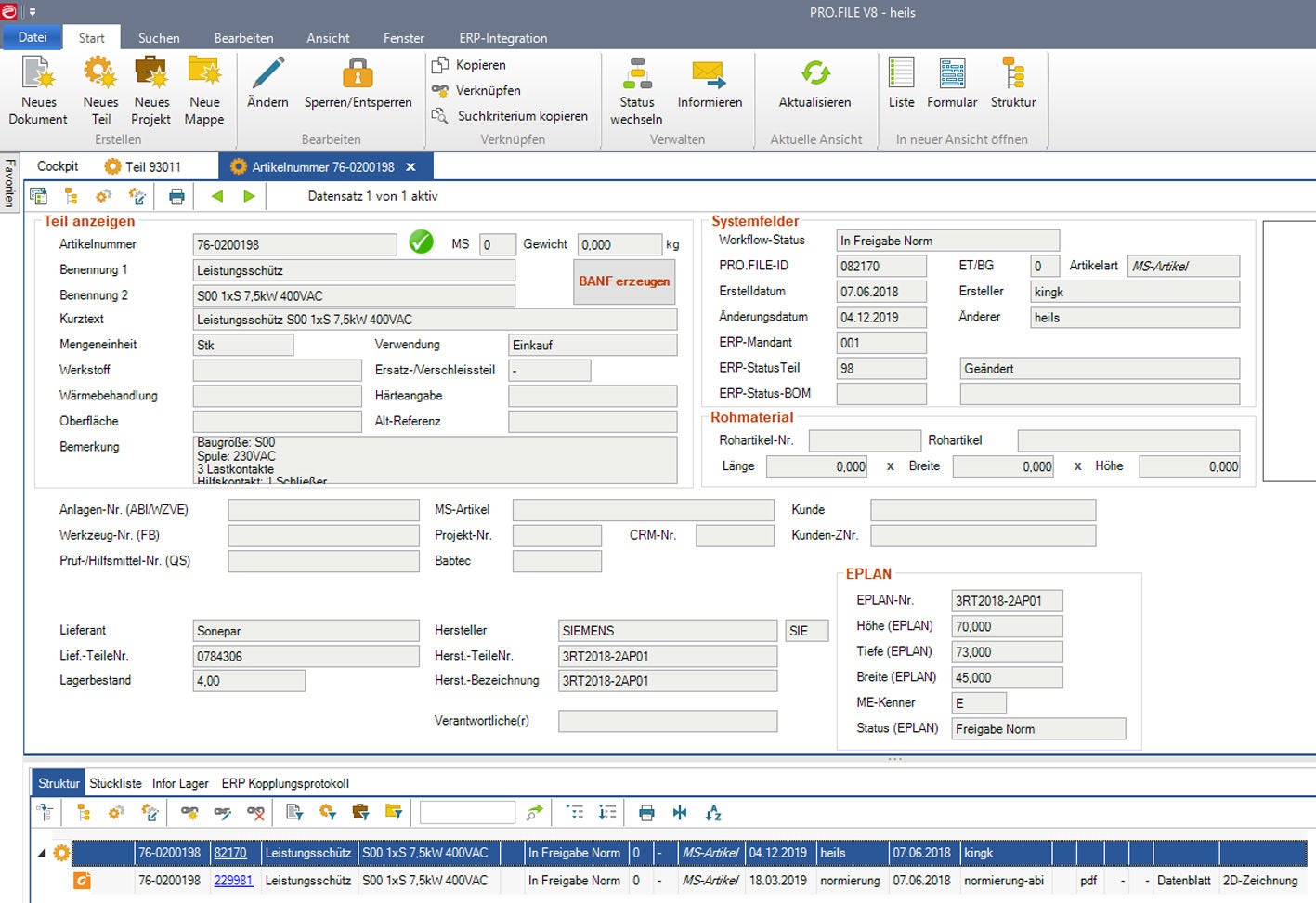

MS-Schramberg 现在使用 Eplan Pro.File 连接器从 Eplan 获取数据，尤其是物料清单。该连接用于将数据传输到 ERP 系统。Heiko Schaumann："Eplan 数据非常重要，例如，它是我们库存、采购、处置和生产计划所需的资源清单的基础。这些清单以前必须手动输入。这既费时，又容易出错，而且最终是多余的。而且，当计划过程中仍在进行更改时，这就变得很困难，因为更改的频率越来越高。现在，我们在每个层面都有一致的数据，同样适用于这种情况：任何设计变更都可以在资源列表中找到。
电气规划现在以生产订单结束，然后通过集成和 Pro.File 传输到 ERP 系统进行进一步处理。通过使用威图控制柜，MS-Schramberg 获得了更多好处。这些控制柜可以很容易地通过 Eplan 进行设计，包括电缆布线和气候控制。工程师现在可以从 Eplan Data Portal 上传数据，以便购买组件。
专业设计和快速实施
Heiko Schaumann："从上一个界面不令人信服的项目中获得的经验也有助于快速实施"。我们知道我们需要什么以及应该如何实施这样一个项目"。西蒙-海尔（Simon Heil），MS-Schramberg 的 Eplan 关键用户，事先进行了数据维护和调整："我们能够使用 Eplan 提供的程序自动完成这里的大部分任务，只需进行少量手动调整"。遗留数据目前正在逐步更新，以便 MS-Schramberg 可以在任何地方使用。
在早期阶段还发现并解决了一个小的额外行动需求。Simon Heil："我们在 Eplan 的一个字段中输入了自己的零件标识符，该字段需要 Eplan 自己的连接器物品编号，因此对于 ECAD 和 PDM 通信至关重要。但在 Eplan 快速提供的例行程序帮助下，我们在两天内就纠正了这一错误。
摘要：正确的决定
机电一体化材料清单为电气规划和控制柜生产带来了重大优势。它节省了成本，避免了重复工作和传输错误，并加快了设计过程。Eplan Pro.File 连接器的实施出乎意料地简单。Heiko Schaumann 还提到了未来可能会出现的另一个好处："数据的集成共享可在系统的整个生命周期内使用，甚至可用于维护或升级。这对我们来说非常重要，因为系统将留在我们公司，而高可用性是我们的首要任务--尽可能不增加任何成本和工作量"。
电气设计的下一步是在控制柜工程中实现更高的标准化和模块化。Heiko Schaumann："我们已经启动了一个项目来实现这一目标"。
