用于控制柜制造的新工具和功能
位于德国奥格斯堡的 Konstruktionsbüro Becker (KBB) 公司的设计工程师为专业机械制造行业的高要求客户开发和制造复杂的面板和控制柜。最近几个月，该公司通过增加更多的工具和功能，扩展了使用已久的 Eplan 平台。现在，他们还使用 Eplan eBuild 简化了变体设计。
工程平台的优势之一在于，它们不必总是以一成不变的方式使用。相反，用户可以利用它们逐步取得进展，例如向自动化工程方向发展。Eplan 平台在很大程度上也是如此，奥格斯堡的 Konstruktionsbüro Becker (KBB) 工程设计办公室就是一个很好的例子。这家家族企业（第一代为 Markus Becker，第二代为 Florian Becker）近 25 年来一直专注于精密电气工程和控制柜项目。
经典专业机械制造
他们的客户之一是一家用于维护火车和有轨电车的升降平台制造商。Florian Becker 说："在这些系统中，电气和控制技术被设计成分散式的，这意味着它们被划分到多个接线盒中。其他客户还生产尾气抽排系统、伺服压力机、混合和研磨系统以及用于舞台建设的绞车驱动装置。这些客户几乎都是传统的特种机械制造商。通常复杂的电气技术都是一次性设计并现场调试的。这就是 Eplan 平台的作用所在。
期待改进
在众多设计公司和控制柜制造商中，KBB 能够在竞争中立于不败之地的方法之一就是快速、按时地处理订单--这要归功于他们对创新的系统化应用。Florian Becker 说："因为我们是充满激情的工程师，所以我们喜欢测试、检查和尝试。例如，当 Eplan 推出具有新功能的测试版时，我们都会试用一下，尤其是看看新功能是否能让我们的工作更轻松。
利用 eBuild 简化变体设计
KBB利用Eplan平台的云功能，进行了引领潮流和面向未来的开发。这样做的主要目的是简化变体设计。正如 Becker 所说："我们使用 Eplan eBuild 设计变体和重复部件已经有大约六个月的时间了"。
KBB如此重视简化这些任务的原因可以用一个具体项目的例子来解释。在一个火车维修电梯项目中，需要设计近 200 个分站和子分配器（端子箱）。接线盒都是相似的，但几乎从来没有相同过。Becker 说："使用 eBuild，我们可以非常容易地定义基本配置，然后根据具体要求进行调整，例如驱动器的功率或配电网络中开关箱的位置。虽然这只是一个偶然的优势，但 KBB 电气设计工程师却发现这是一个至关重要的优势："对于变型设计，eBuild 提供了非常实用的软件工具，使这项工作变得极为简单。
在让工作变得更轻松的同时，就 KBB 而言，Eplan 还拥有一个很好的付费模式。"我们每年支付一个许可证令牌，它与运行的特定硬件或使用它的人无关，这很公平。
作为反馈渠道的 eView
对于 KBB 工程师来说，另一项新功能是 Eplan eView 中的查看功能。Becker 说："我们主要将该功能用作内部反馈渠道。例如，员工可以插入评论和注释，提供批准，还可以包括外部同事。这样可以确保工作流程既简单又有条理。事实证明，在现场安装和调试过程中使用 eView 也非常实用："由于 eView 也可以在平板电脑上运行，施工现场的安装技术人员可以用笔在文档中添加注释和批注，从而改善信息流。另一个优势是该工具是免费的。
快速实施新模块和新功能
由于 KBB 设计团队总是忙得不可开交，Tim Flinspach 在他的双工学习计划期间撰写了关于实施新 Eplan 功能的学士学位论文，这是一件好事。完成学业后，他加入了 KBB 团队，负责监督项目的实施。

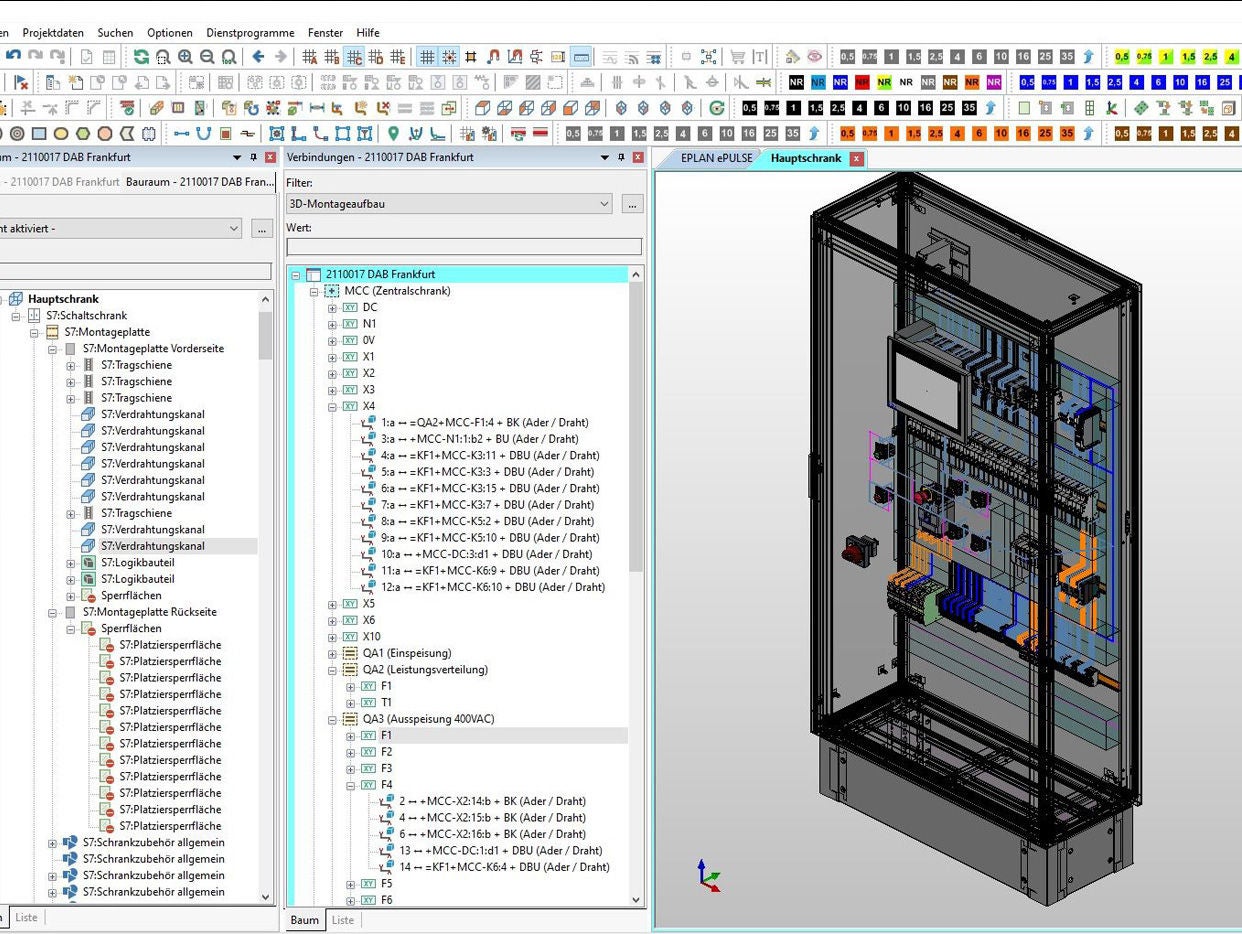

- 控制柜是根据 Eplan Electric P8 的原理图数据在 Eplan Pro Panel 中设计的。该三维模型还可用于推导单个布线组件的自动铣削和制造数据。 图片来源：KBBKBB

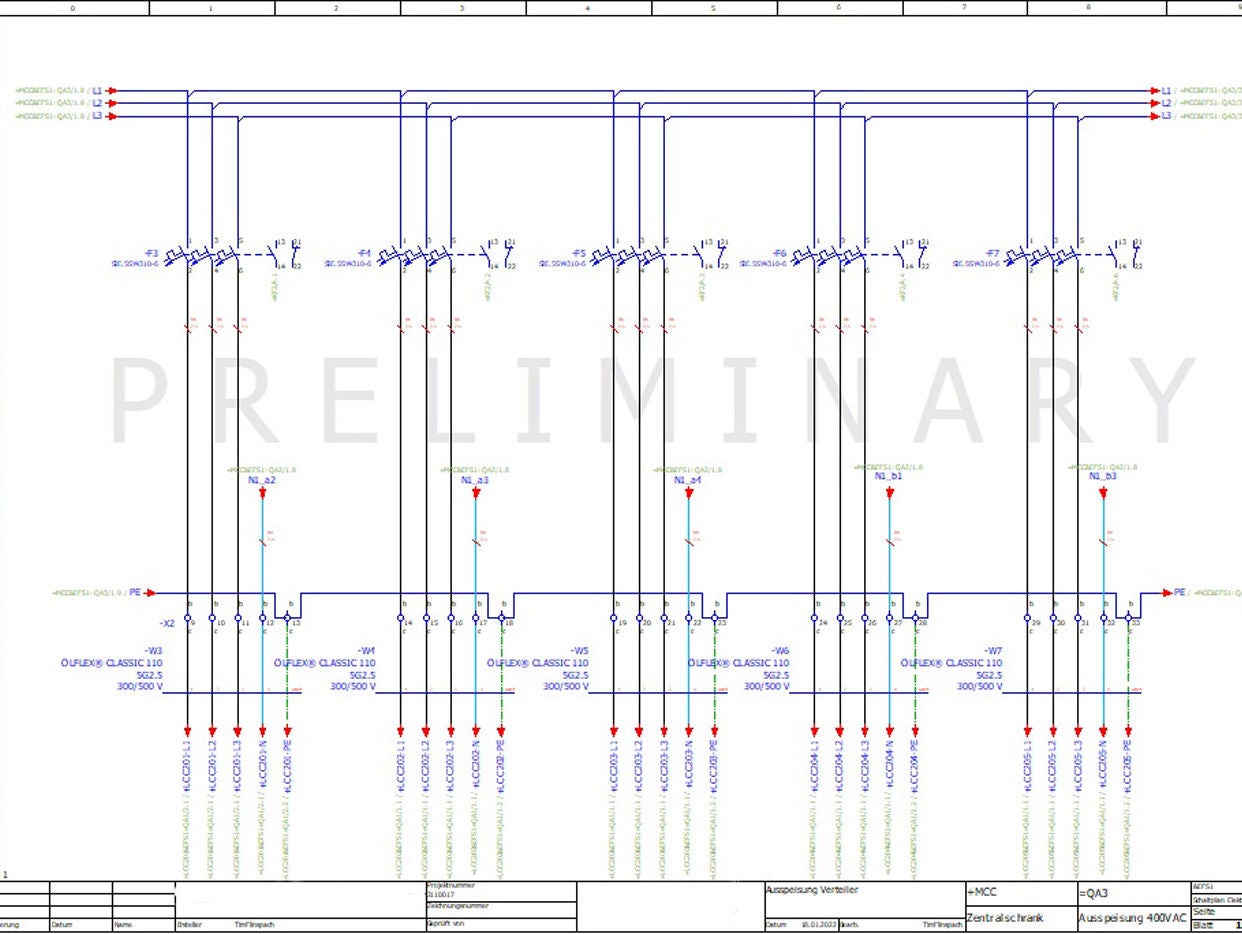

- 使用 Eplan eBUILD 设计变体和重复部件还能加快 Eplan Electric P8 中原理图的创建速度。 图片来源：KBBKBB
配电箱生产自动化
项目的一部分涉及配电箱的制造。Becker说："我们制造了大量由合成材料制成的小型接线盒和分配电箱。现在我们通过购买一台铣床并在 Eplan Pro Panel 中生成铣削数据，实现了这一步骤的自动化"。这在实践中效果极佳，实际上使生产工作变得更加轻松："我们不再需要手工锯开显示屏和控制元件的切口，不仅节省了时间，而且使外壳更加美观。
自己动手制作单线标签

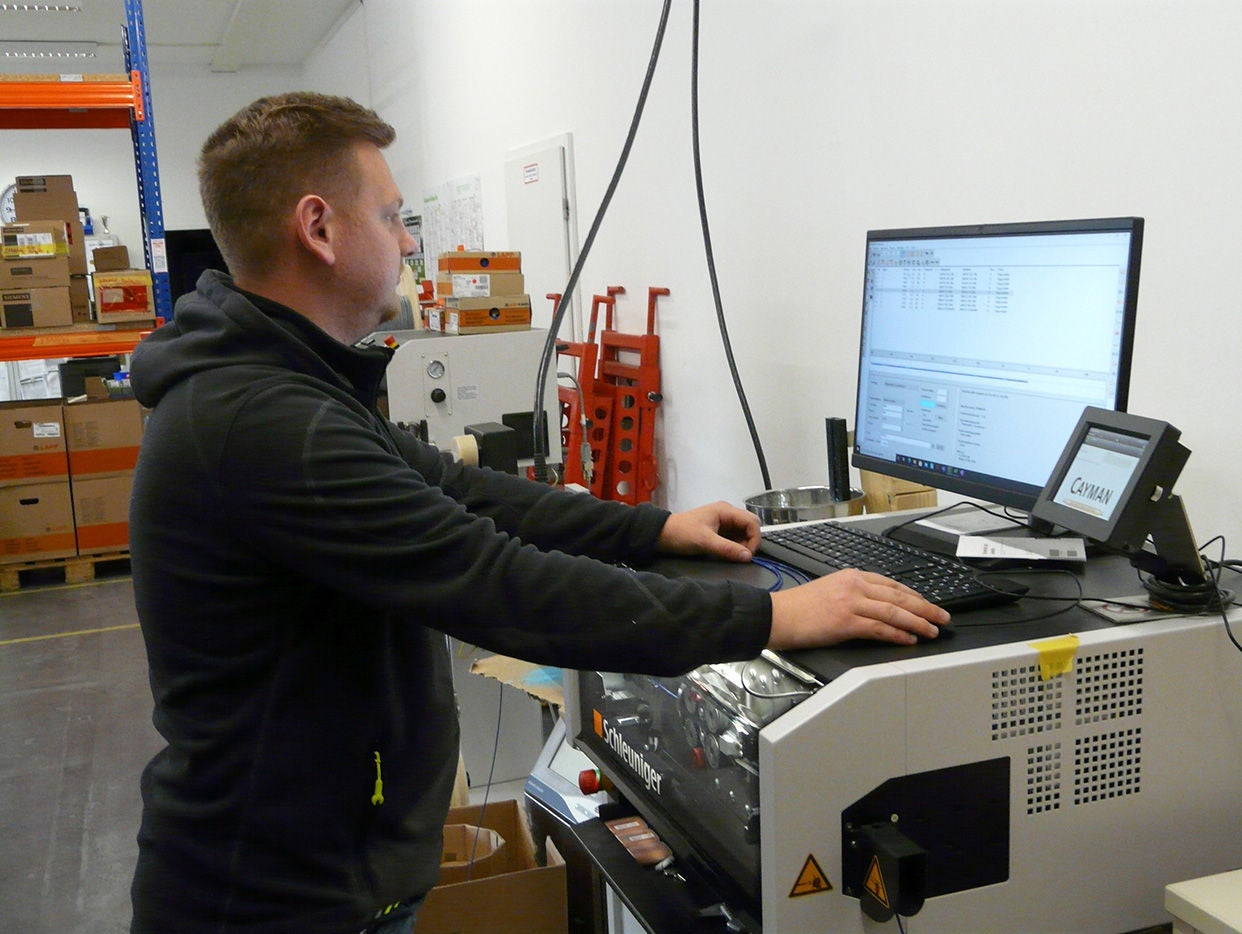

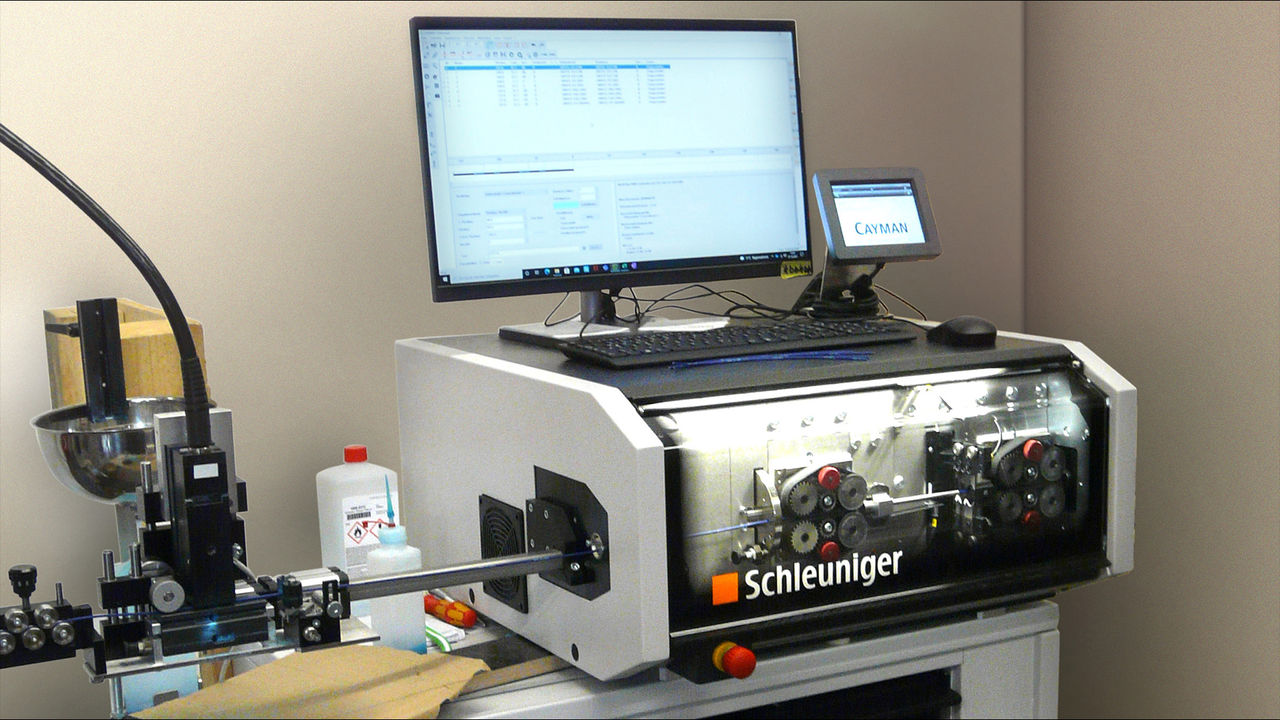

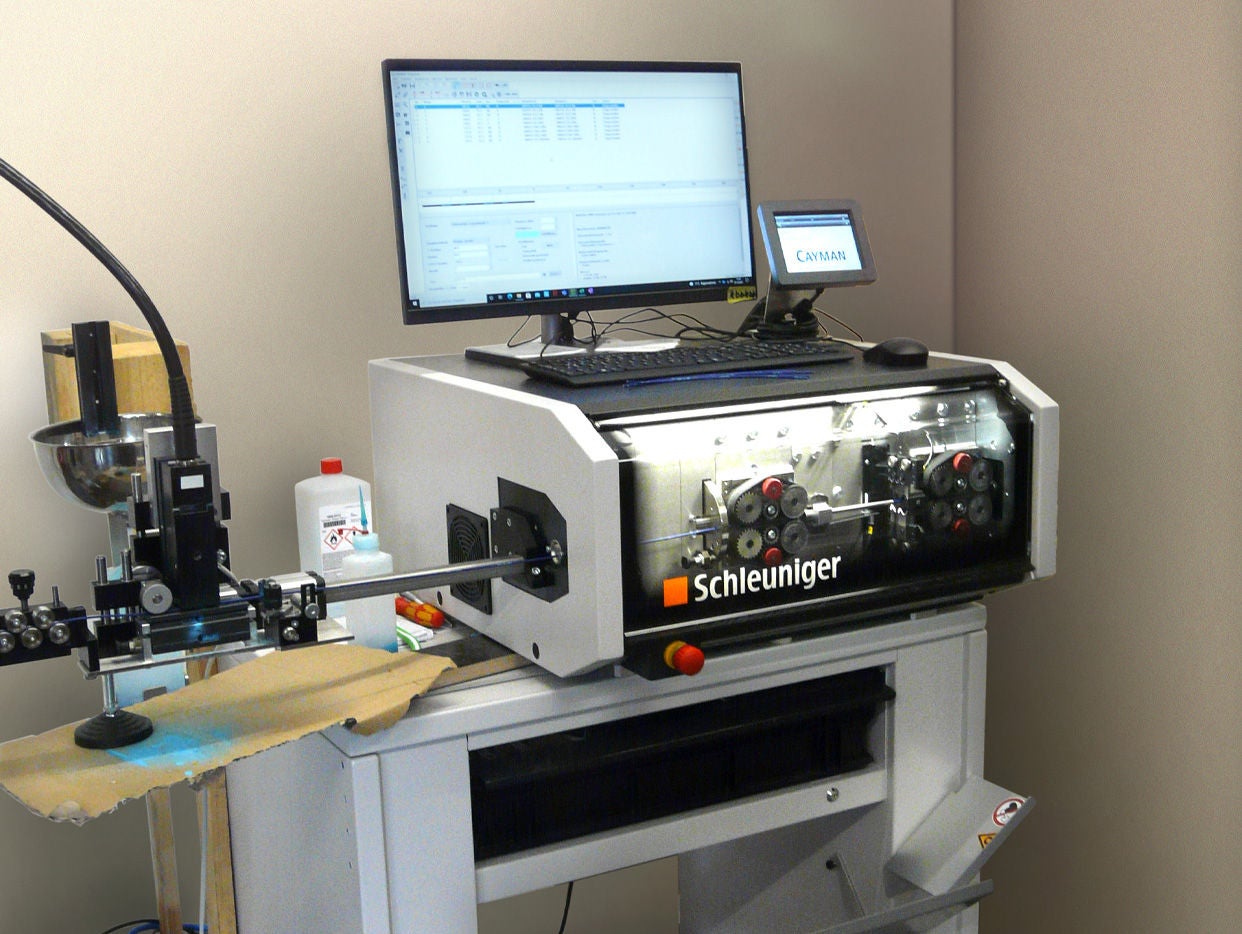

除了铣削系统，KBB 还购买了一套用于组装和标记单根导线的系统。在设计办公室，Arthur Kinder 正忙着优化系统的操作："我们仍在进行颜色选择，以创造理想的可读性。目前，我们正在从 Eplan 导出导线清单，并将包括长度、横截面和标签在内的所有相关信息以 Excel 文件格式输出。但很快，系统将直接使用 Eplan Pro Panel 中的数据。
无示意图的布线
当前的另一个优化项目涉及控制柜和接线盒的布线和接线。Eplan 现在已被广泛应用于此，这意味着生产部门的员工也可以在没有任何示意图的情况下完成布线和布线项目，而且无需额外的重大保障措施，电线长度始终正确无误。贝克尔："布线量确实很大，尤其是轨道车辆的工作升降机，长度可达 400 米。我们以前在现场使用电缆桶，但现在我们提供按长度切割、组装和贴标签的电缆。这不仅节省了时间，还有助于避免错误。
咨询及其他
对于 Becker 来说，利用 Eplan 的咨询支持来完成所述项目是相当不寻常的："我们通常通过视频和论坛讨论来获取必要的知识。但在这里，咨询真的很有帮助，我强烈推荐。它让我们加深了对知识的理解，并产生了一些'啊哈！'时刻。
公司已计划在未来几个月开展更多项目："我们将继续改进布线装配流程，向智能布线迈进。我们还将关注 eView 中的增强现实 (AR) 功能。它为简化服务提供了很大的潜力，特别是对于德国以外的系统，因为我们可以通过 AR 了解情况，至少作为第一步。
Author：Gerald Scheffels，自由职业专业记者，德国伍珀塔尔
。
