通过云计算计划控制机柜
面板制造商和开关设备系统工程公司 IWS 在其电气工程中使用了云功能。这家总部位于巴伐利亚州 Ichenhausen 的家族企业拥有约七十名员工，主要从事控制柜的规划、设计和制造。Eplan eView 允许该公司以数字化、安全和透明的方式分享和评论其项目状态。这为公司内部以及与客户合作提供了大量优势。
高质量的工程数据和端到端的数字化连续性是面板制造和控制柜工程取得成功的重要因素。工程软件 Eplan eView 展示了数字化流程提供的优势，使这类工程尽可能实现协作，并最大程度地以数字化方式管理数据。

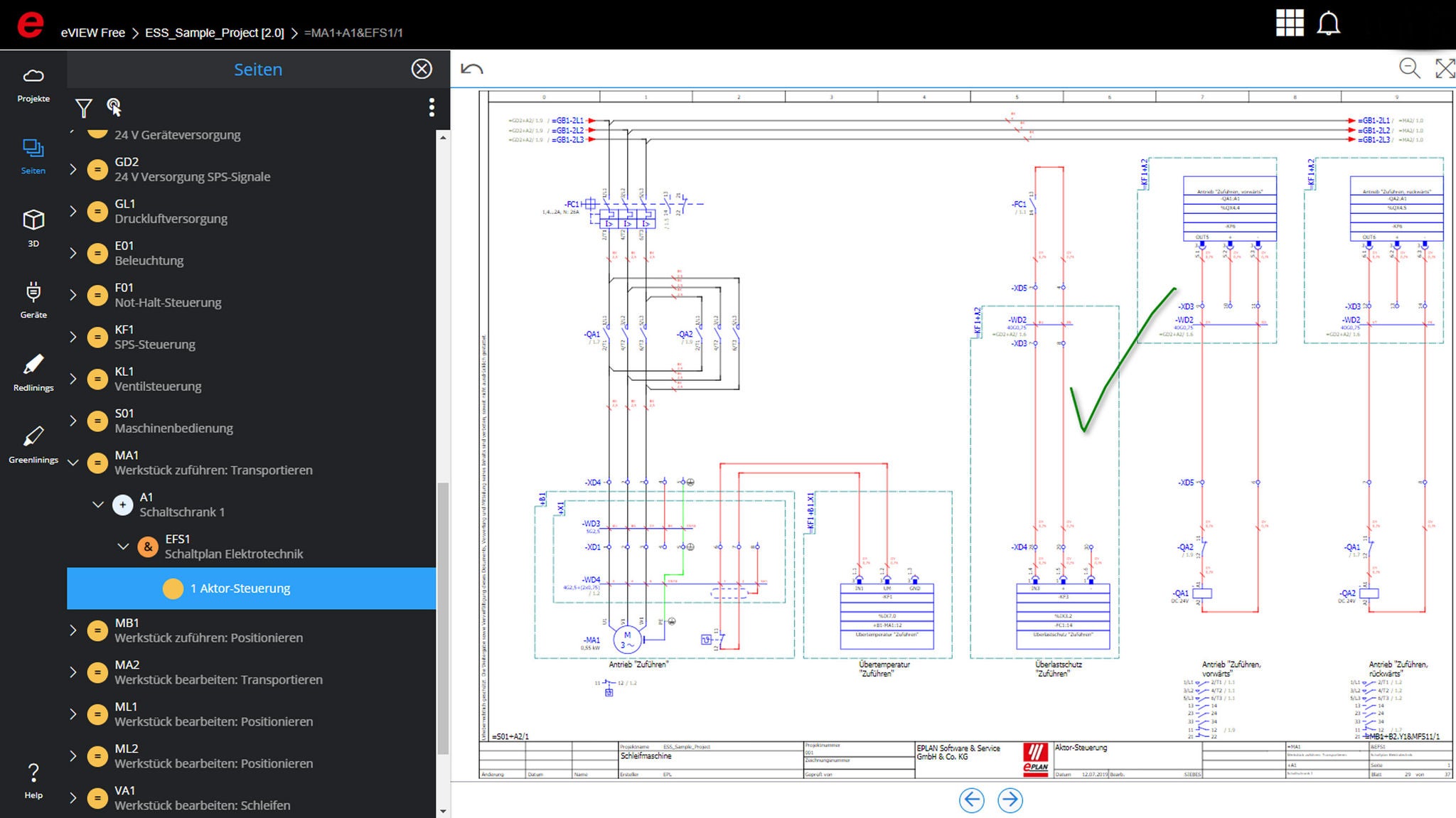

利用eView，可以在云端对Eplan中创建的原理图进行微调--不仅可以与同事进行微调，还可以跨公司、与客户和第三方服务提供商进行微调。在平台中创建和丰富的数据可通过云提供给用户--从工程设计到制造和装配，再到服务和维护。因此，无论身处何地，都可以通过任何浏览器查看项目数据并对更改发表评论。
工程设计迁至云端
特别是在电气工程设计服务和控制柜制造过程中，eView 为 IWS 提供的新的通信和合作可能性已经显而易见。
公司设计和销售总监 Stefan Glogger 解释说："作为服务提供商，我们很高兴有更多的工程技术迁移到云中。它使我们在开展数字化工作时更加一致和灵活。新近通过 eView 与我们合作的工程领域客户尤其对这些数字工作方法的优势感到兴奋"。IWS 通过云与客户合作，交换示意图、验收、批准和意见，无需来回发送纸质或 PDF 格式的计划或协调变更。
- 1
- 2
轻松处理审查

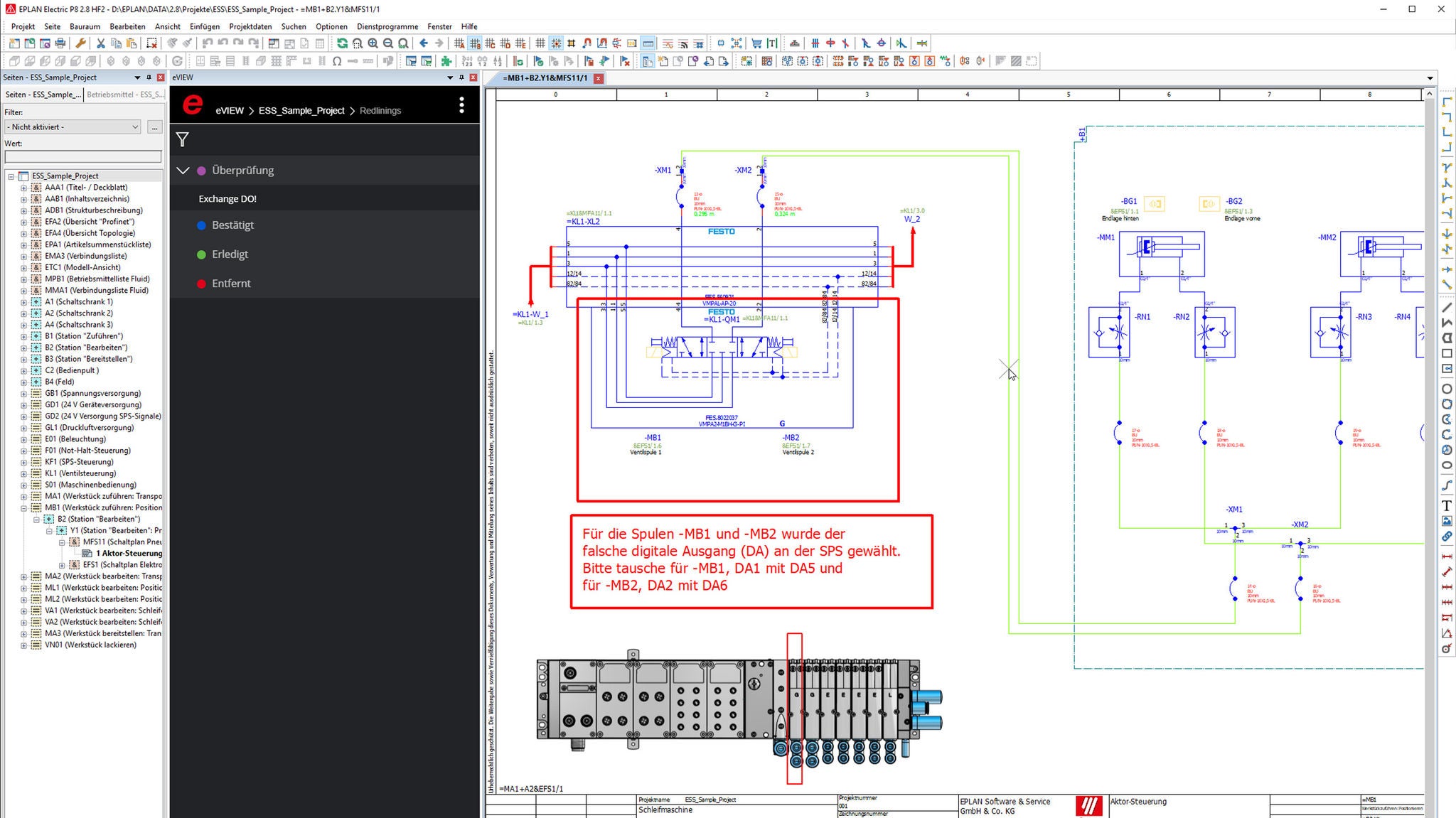

相反，客户会收到一个链接，并直接在 eView 中工作，在云中对文档进行评论。IWS 可以立即看到这些评论，并直接进行处理。可以更清晰、更快速、更灵活地回答问题。"Glogger说："处理状态始终是透明和明确的--包含所有更改的最新版本始终存在。"我们计划进一步推进这项工作，以便在我们的生产流程中也建立起没有纸张或 PDF 文件的数字化工作方法"。
Eplan 云业务软件高级总监 Thomas Michels 清楚地看到了云支持工作方法的优势："工程服务供应商通常代表机器制造商设计控制柜。在项目过程中，需要反复审查、与客户协调并提交状态报告。所有这些临时状态的最新版本都可以在 ePulse 上查看，这样所有参与者和利益相关者都可以通过 eView 随时了解最新的统一状态。更重要的是，所有 Eplan 云应用程序都被归类到 ePulse 下。
作为一个单独的工具，eView 可供整个价值链上的所有项目参与者使用，只要他们在微软 Azure 上运行的 ePulse 云环境中注册即可。核心技术前提是使用当前版本的 Eplan Platform。eView 应用程序可从 2.8 版开始使用，而最新的 2.9 版已于 2020 年初可供下载。
结构合理的信息流
作为服务提供商，IWS 尤其欣赏这一工程工具的所谓 "绿线 "和 "红线 "功能，它在参与者之间建立了结构化的信息流，使设计人员能够保持对原理图和项目的控制。Glogger 解释说："使用绿线功能，只有修改者才能看到注释。有了红线，设计工程师也能看到，因为 Eplan 中会显示通知。然后，设计人员可以直接跳转到有评论的原理图页面，进行修改，然后相应地调整状态。反过来，电气技术人员也可以跟踪和了解更改和调整。
云流程的透明视图
Eplan希望通过其信任中心确保云应用内透明的数据安全，该中心旨在满足平台监控、威胁分析和事件管理等层面的工业要求。该公司表示，专业团队将持续监控系统和基础架构，主动寻找潜在威胁。因此，安全运营团队将定期进行所谓的渗透测试，分析公司自身系统和基础设施的安全性，使他们能够在早期阶段识别潜在的漏洞。
补丁管理也将定期自动进行，以便立即响应补丁更新，最大限度地降低任何数据丢失的风险。在服务中断的情况下，用户将通过健康控制面板实时了解最新情况。此外，ePulse 还与行业合作伙伴和用户进行有针对性的知识共享，以不断优化其系统和服务。
关于 IWS
作为面板制造和开关系统的服务提供商，IWS 每年设计和制造多达 1,200 台控制柜，重点是专用控制柜。约 5% 的控制柜由公司自行设计。客户可获得 UL508A 认证，必要时还可获得 UL698 Ex 认证。此外，IWS 还可在内部无尘室按照 DIN EN ISO 14644 和 ISO 6 级标准进行生产，并提供电线预装配服务。
IWS通常会从客户那里收到半数以上使用Eplan创建的完整原理图，以及完整的材料清单。除了规格表之外，控制柜工程设计还以 Eplan Electric P8 作为 ECAD 工具。电气设计根据功能进行结构化。电气工程部门绘制多线电路图，尽可能将属于功能的所有内容都绘制在一个电路图页面上：为驱动装置或执行器/传感器创建功能代码，控制系统的其他部分（如输入和输出）也属于这些代码，以便日后更方便地复制。在以后的维护工作中，由于可以使用包含所有信息的几个清晰页面，因此可以更容易地找到可能存在的故障。IWS 设计经理 Stefan Glogger 解释了原理图可以更好配置的一些功能方面："Eplan is also pushing this working method, because functions can be well structured and managed in macro projects, errors can be corrected centrally and copying from older designs does not occur.调试技术人员可以使用较少的原理图页面，只使用他们正在使用的功能，从而简化调试和故障排除。
"一旦原理图完成并被客户接受，IWS 就会使用标签导出和通用标签系统，例如菲尼克斯电气、魏德米勒或 Wago 的标签系统，以便最有效地满足客户的要求。IWS 目前正计划在未来绕过文本文件，直接编写剪辑项目文件，贴标机只需导入和打印即可。
更快、更准确的设计
IWS 在 Eplan Pro Panel 中创建三维布局图，并导出钻孔图案文件，为加工中心编程，加工中心全自动加工机械控制柜部件。Glogger 对该软件的 "设计深度和精度以及速度 "表示赞赏。Glogger 指出，这样做的前提条件是所有必要的数据都存储在数据库中："我们还为客户实施 Pro Panel 提供支持。主要的工作是让他们的数据库跟上速度，并创建所需的数据：例如钻孔模式和连接图，这样他们就可以布线，并能立即在数字孪生中铺设，还能输出线组。
例如，在 3D 中布线的数据可通过插件导入 CAD 布线软件。"Glogger说："这样在布线、正确捆扎和使用适当的端子材料方面至少可以节省20%的时间。
作为装配的未来趋势--尤其是在熟练工人短缺的背景下--Glogger 认为有可能使用更多的辅助人员，并配备平板电脑和布线清单，这样专家们就可以在随后检查机柜，并在 "路由信息不那么清晰 "的情况下进行更高技能的工作。格洛格如是说：Glogger说："展望未来--如果你看一下数据库和EPLAN软件的发展方向--安装面板将由机器人为生产订单接线，"
EPLAN软件的发展方向是："如果你看一下数据库和EPLAN软件的发展方向--安装面板将由机器人为生产订单接线，"Glogger说。
发表于 Elektro Automation 11/20（德国），Konradin Verlag
。
