Ingela GmbH 的集成控制柜设计和生产
在过去的五年中，位于比辛根的 Ingela 有限公司从一家纯粹的控制柜制造商迅速成长为一家机械工程服务提供商。实现这一目标的关键前提是 Eplan 平台的逐步发展和扩展，以及 Eplan 解决方案的直接连接，例如与线材装配和机械加工的连接。
自2013年被Ingo Straub收购以来，位于比辛根的Ingela有限公司已从一家控制柜合同制造商发展成为电气设计领域的合格服务供应商。
从一开始就投资自动化
公司成立于 1982 年，曾在 Ingela 担任项目经理的 Straub 在接管公司后，立即对现代软件进行了直接的战略投资。 早在 1999 年，我们就实现了控制柜生产中个别领域的自动化，特别是线材打印，但现有的 ECAD 系统无法进一步实现自动化。我们不得不手动执行许多任务，或者手动将数据从一个系统传输到另一个系统"。
第一步使用 Eplan 进行设计
为了更好地迎接未来，并将公司发展成为工程服务提供商，Ingela 于 2013 年建立了第一个 Eplan 工作站。据 Ingo Straub 称，公司因此遵循一个明确的原则："我们要充分挖掘自动化的潜力"。
第二步：使用 Eplan Pro Panel 进行布线

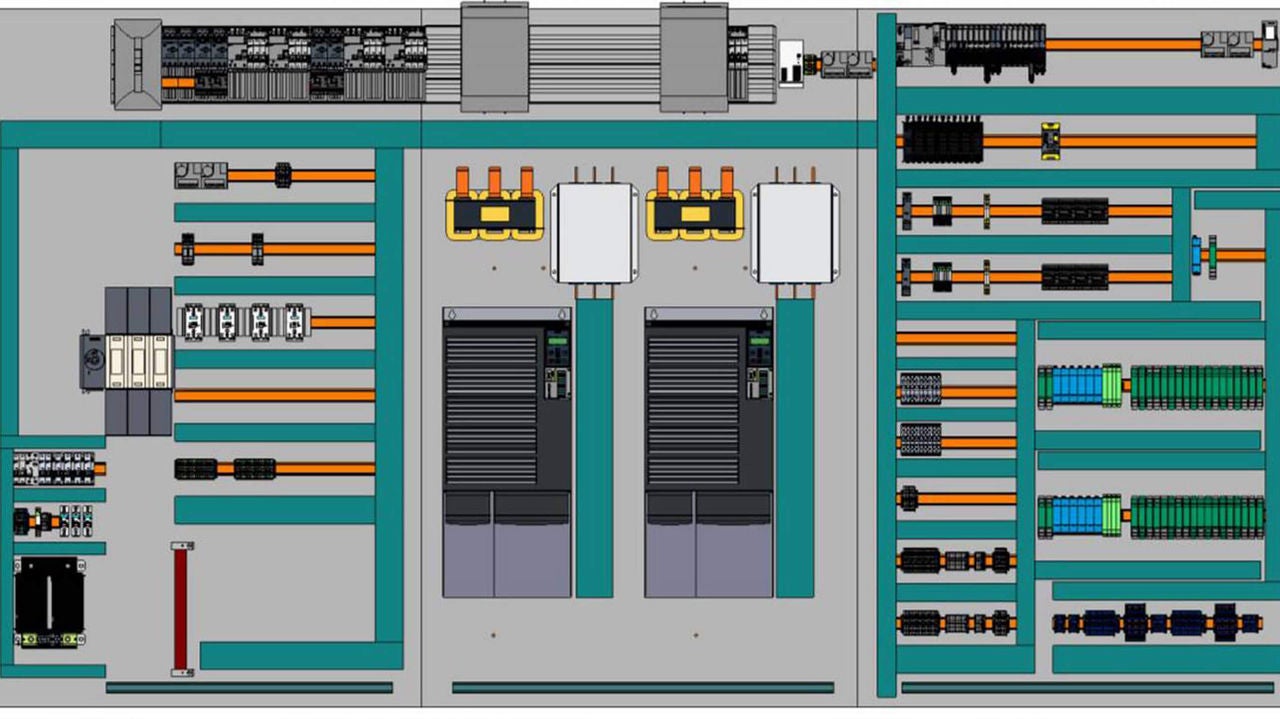

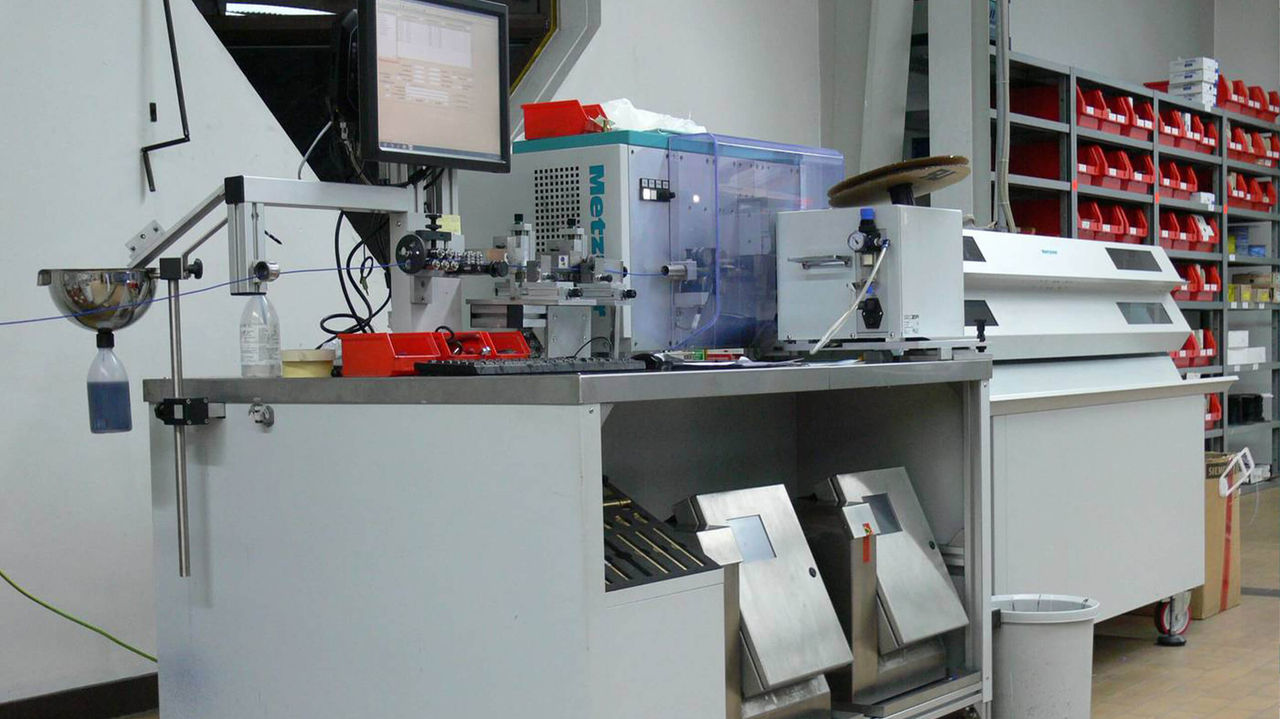

这为进一步实现自动化奠定了基础。第二步，Ingela 推出了Eplan Pro Panel用于三维机柜组装，尤其是用于布线。该公司在业内被视为线材加工和印刷专家，因此此举扩展了其核心竞争力之一。Eplan Pro Panel 的优势很快就显现出来："误差率立即降为零，每根线材的长度都完全吻合，控制柜看起来也更加美观"。一台半自动机器正在进行线材组装。
- 1
- 2
- 3
第三步与机械任务挂钩

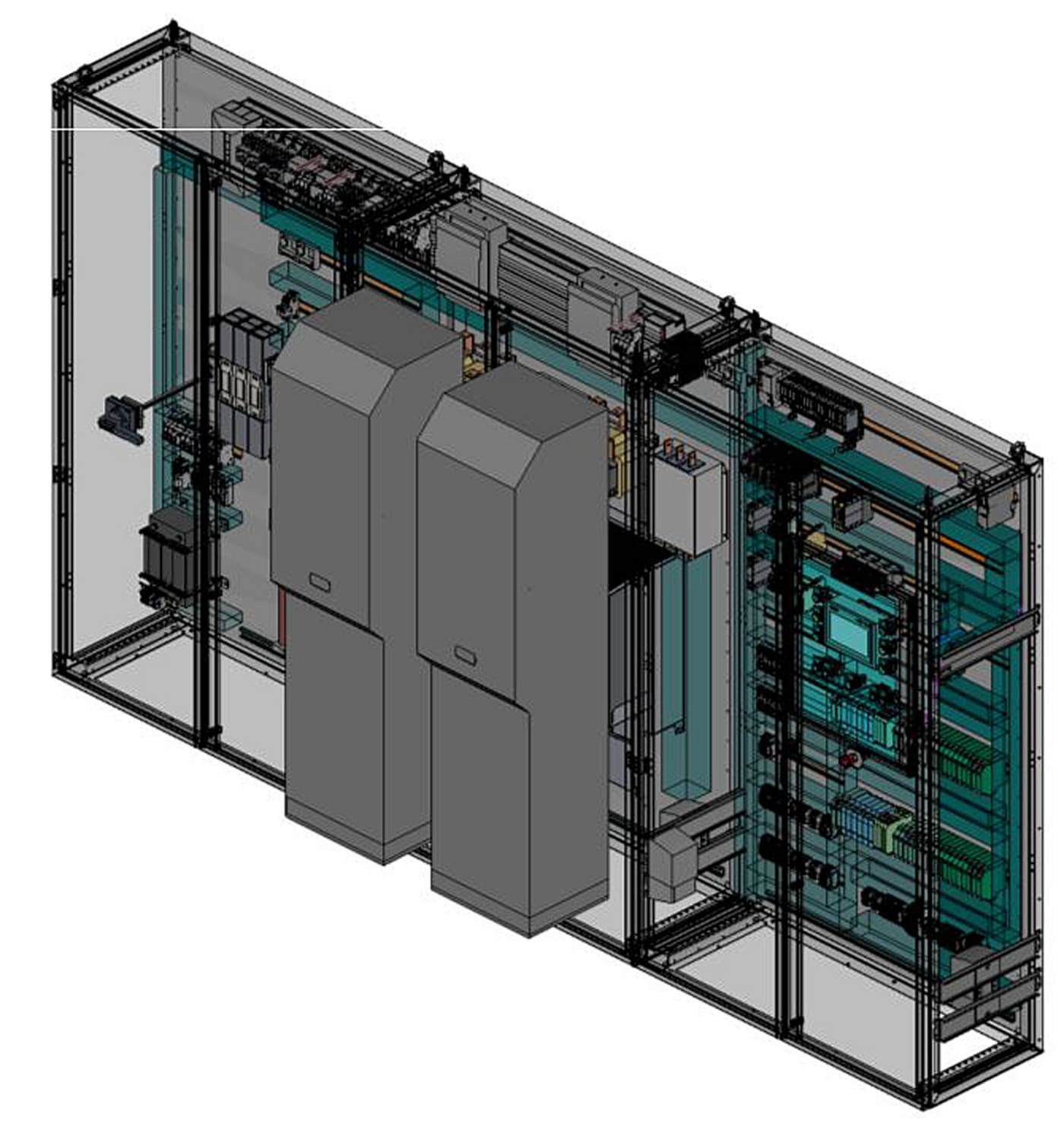

2015年，为控制柜工程的机械方面购买了一台Perforex机器，并与Eplan连接。据 Ingo Straub 称，整合后立即取得了良好的效果，大大缩短了生产周期。除非客户另有要求，Ingela 会使用威图机柜："一切都很合适"。这也适用于计算控制柜中的气候条件。可以为 Eplan 中列出的每个项目指定功率耗散。这样就可以非常简单地确定空调设备（也来自威图系列）的最佳尺寸。 <一个瑞典客户希望我们使用由瑞典钢材制成的不锈钢控制柜。客户提供的 STEP 文件是一个三面板、连续焊接的控制柜，其中的三部分安装面板以及母线系统（Ri-Line 1600A）必须横向插入所有三个面板。这就要求规划和生产之间进行高精度的互动，而这一互动以及宽度为 3.60 米的自动布线都非常有效。客户对此非常满意。如果没有 3D 规划，工作就不会如此轻松顺利。 <"当参观者自己制作一个控制柜，我们向他们解释我们的流程时，他们经常会说，与我们相比，他们的工作还停留在石器时代"。因此，Ingela 能够赢得新客户，如来自微型 CNC 加工和医疗技术领域的客户，也就不足为奇了。
Eplan Data Portal 支持产品搜索
Ingela 的目标是在工程设计中始终使用最新的部件和功能，因此在选择部件时经常访问 Eplan Data Portal。Ingo Straub："门户网站在过去三年中得到了长足的发展。它有大量的数据，制造商提供 3D 宏，您可以非常具体地搜索文章和解决方案"。
典范工程
下面是 Ingela 目前作为工程服务供应商的一个案例。一家生产金属丝网的机器制造商之前在美国购买了控制柜，但现在正在寻找欧洲供货来源和新的控制器概念。Ingela 软件开发主管 Michael Rauscher 说："主要驱动装置由四个带控制器的变频器和一个中央 PLC 控制。这导致了振动和误差。我们建议使用带轴控制器的伺服驱动器，并在公司内开发了这一概念作为试验系统。客户对此感到非常惊讶。驱动器的控制非常精确，而且不再有振动"。在过去的五年中，Ingela 一直致力于此类任务，Eplan 软件也因此得到了广泛而系统的应用。英戈-斯特劳博（Ingo Straub）说："Eplan 平台使我们能够根据具体要求进行设计，提出解决方案，并高效地进行生产。
机械工程师和电气工程师之间的任务分工
技术工人短缺不仅是佐伦-阿尔布地区的一个热门话题，也是综合自动化流程的另一个优势。在 Ingela，生产的机械方面，例如带负载断路器、手柄、轴、顶帽导轨、配线槽、接地和显示屏的面板的预装配，事先由机械工程师完成。然后，合格的电子工程师就可以专注于控制柜的电气组装和布线。这种任务分工也加快了加工时间。
摘要：值得投资
Ingela公司投资于一个集成的、功能强大的ECAD系统，并将其与生产联系起来，其成果可以很容易地用数字来表示。在短短五年内，公司员工从 10 人增加到 30 人，定期订购控制柜的核心客户也从 8 家增加到 30 多家。生产空间也变得非常狭窄。因此，Ingela 于 2018 年第四季度搬迁了生产基地。新厂房占地 2,800 平方米，生产空间扩大了三倍。这一增长的主要原因是公司从一家控制柜制造商系统地转变为工程服务提供商。Eplan 平台是实现这一目标的核心。
