以功能为导向的电气工程为发展注入动力
HEITEC Systemtechnik 总部位于奥地利阿姆斯特丹附近，为全球各行各业的客户开发和生产自动化生产系统和专用机械。
该公司通过使用Eplan Electric P8转向面向功能的电气工程，将开发时间缩短了 90%，并提高了系统文档的质量。 作者：Peter KemptnerPeter Kemptner
对于汽车、食品和制药行业而言，用于自动化生产和包装的机器系统正变得越来越强大、灵活和多用途。尽管如此，这些系统仍无法独立完成全部任务。这就需要一系列的多台机器、输送系统、处理装置和/或工业机器人来组成特定任务的生产线。这就是特殊机械和生产线制造商以及自动化服务提供商的领域，例如位于奥地利阿尔达格市的海泰克系统技术公司（HEITEC Systemtechnik）。
综合自动化解决方案

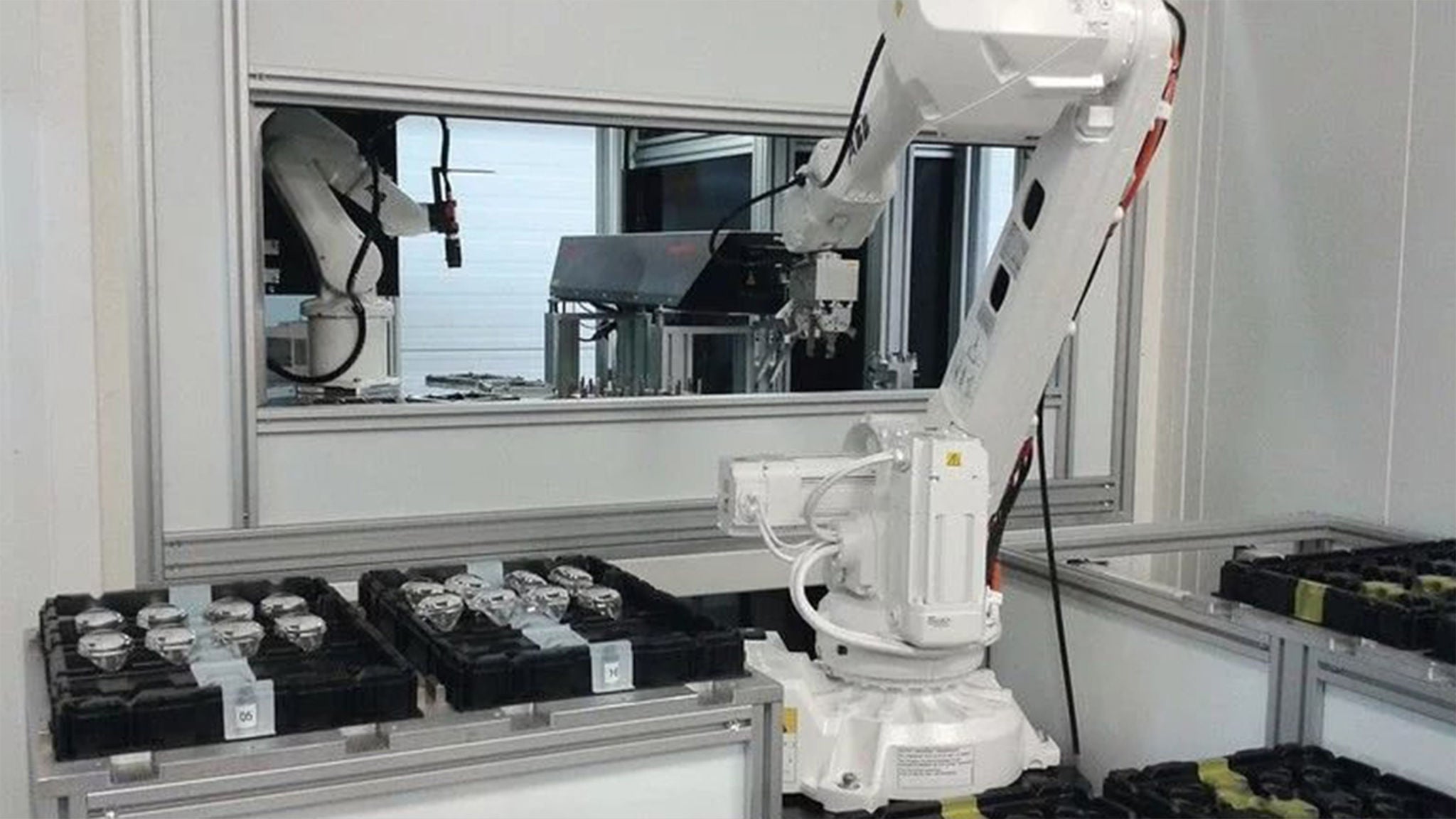

该公司自 2013 年起隶属于总部位于德国埃尔兰根的 HEITEC 企业集团。它主要为各行各业开发和生产自动化（通常是基于机器人的）交钥匙生产线和专用机械，通常还包括集成测量和检测技术。此外，自 2018 年起，HEITEC 与 DMG MORI 成立合资企业，为这家领先制造商的机床生产模块化自动化单元。
全球众多行业的公司使用海泰克系统技术解决方案来提高效率和盈利能力。除汽车行业外，海泰克还活跃在电子、物流和航空领域。医疗技术行业也已发展成为公司的主要业务支柱。因此，美国 FDA 和欧盟医疗设备指令的认证对 HEITEC 来说与美国市场的 UL 认证一样重要。
- 2

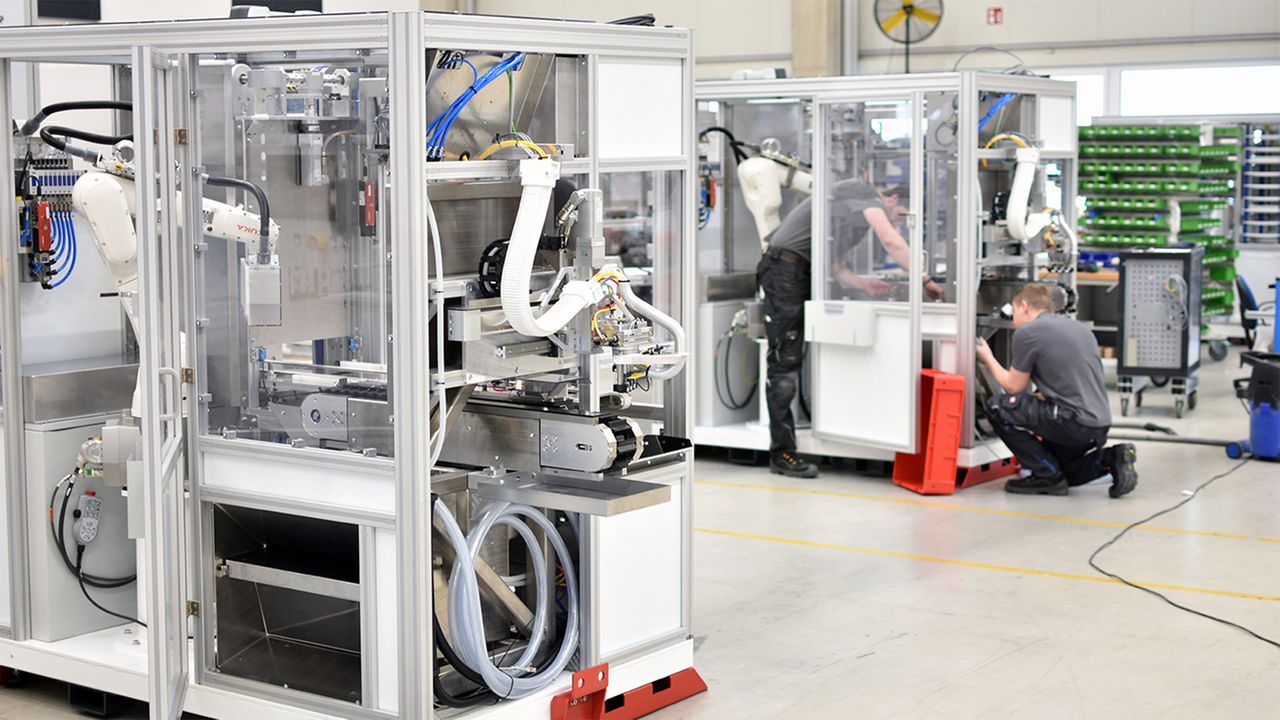

- 为医疗技术领域开发和生产小型化系统并进行小批量生产，已成为该公司的主要业务支柱。© Peter Kemptner
定制开发
HEITEC在内部开发所有定制解决方案，从机械、电气和电子工程到软件，其开发工作超出了简单的PLC和机器人编程。由于大多数系统都是一次性的，这意味着不可能建造原型，因此首先要以数字孪生的形式进行创建和模拟。
在机械工程方面，HEITEC Systemtechnik 使用市场领先的 3D 软件产品之一。在电气工程方面，公司多年来一直使用 Eplan 软件。由于 HEITEC 的大部分产品都用于出口，因此公司和员工都非常欣赏通过翻译表创建语言变体以及按照各种国际认证机构的正式要求输出系统文件的能力。

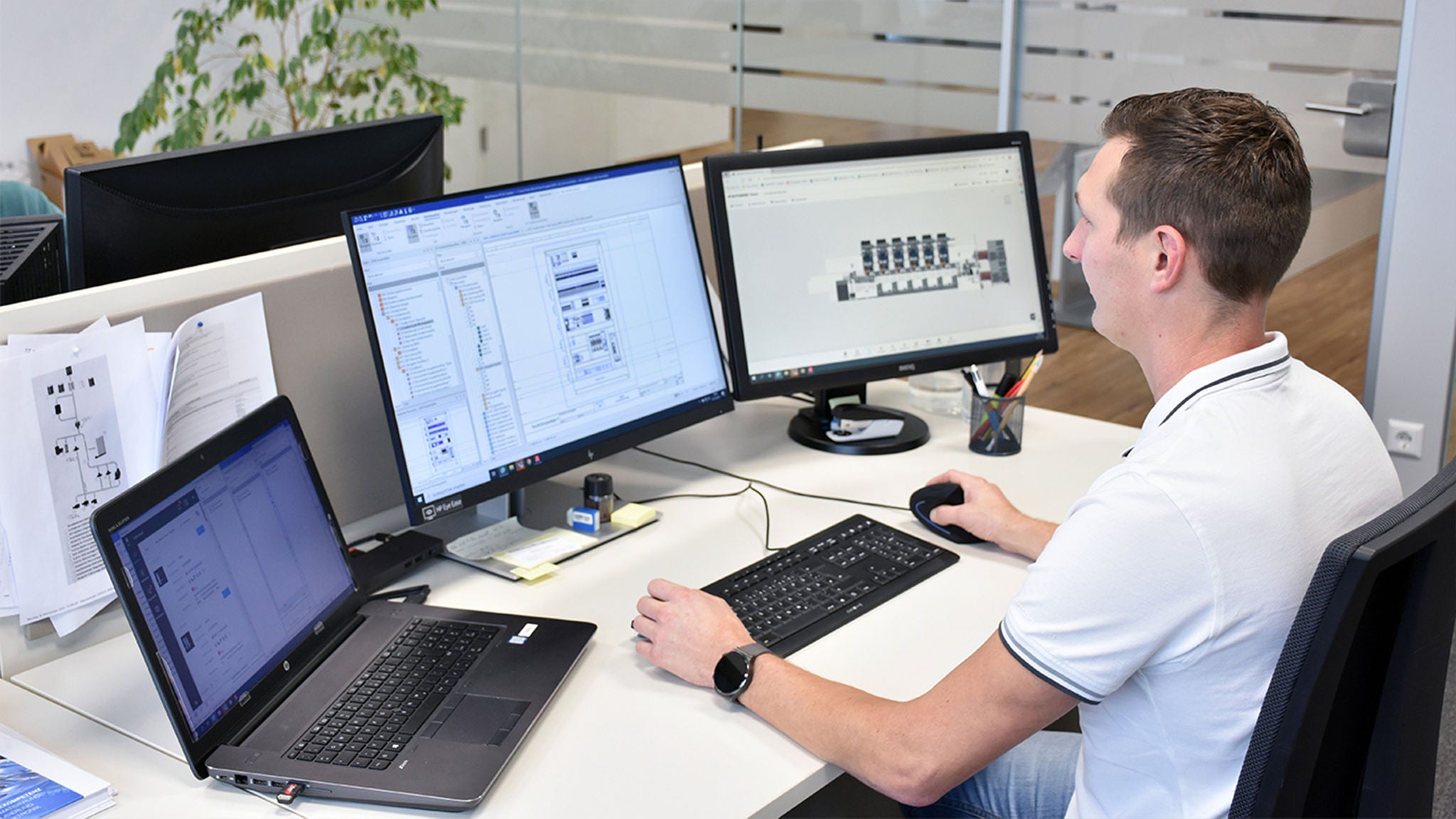

"我可以使用 Eplan Electric P8 完成所有相关任务，从原理图创建到二维元件放置，"HEITEC Systemtechnik 的电气工程设计师 Marco Stressler 说。"考虑到我们的产量较低，迄今为止投资其他产品在经济上并不可行。
Eplan Data Portal 高级用户
在工作中，Marco Stressler 经常使用 Eplan Cloud 中 Eplan Data Portal 上的产品数据。这个独立于制造商的产品目录通过智能搜索功能提供产品信息。由于所有信息都以 eCl@ss 高级数据标准为基准，因此质量和深度都非常高，可跨学科使用。
"我可以将产品的机械特性从 Eplan Data Portal 直接传输到机械工程设计中，"Marco Stressler 解释道。"Marco Stressler 解释说："这样就可以更轻松地集成直接安装在机器中的组件，避免错误。
- 2

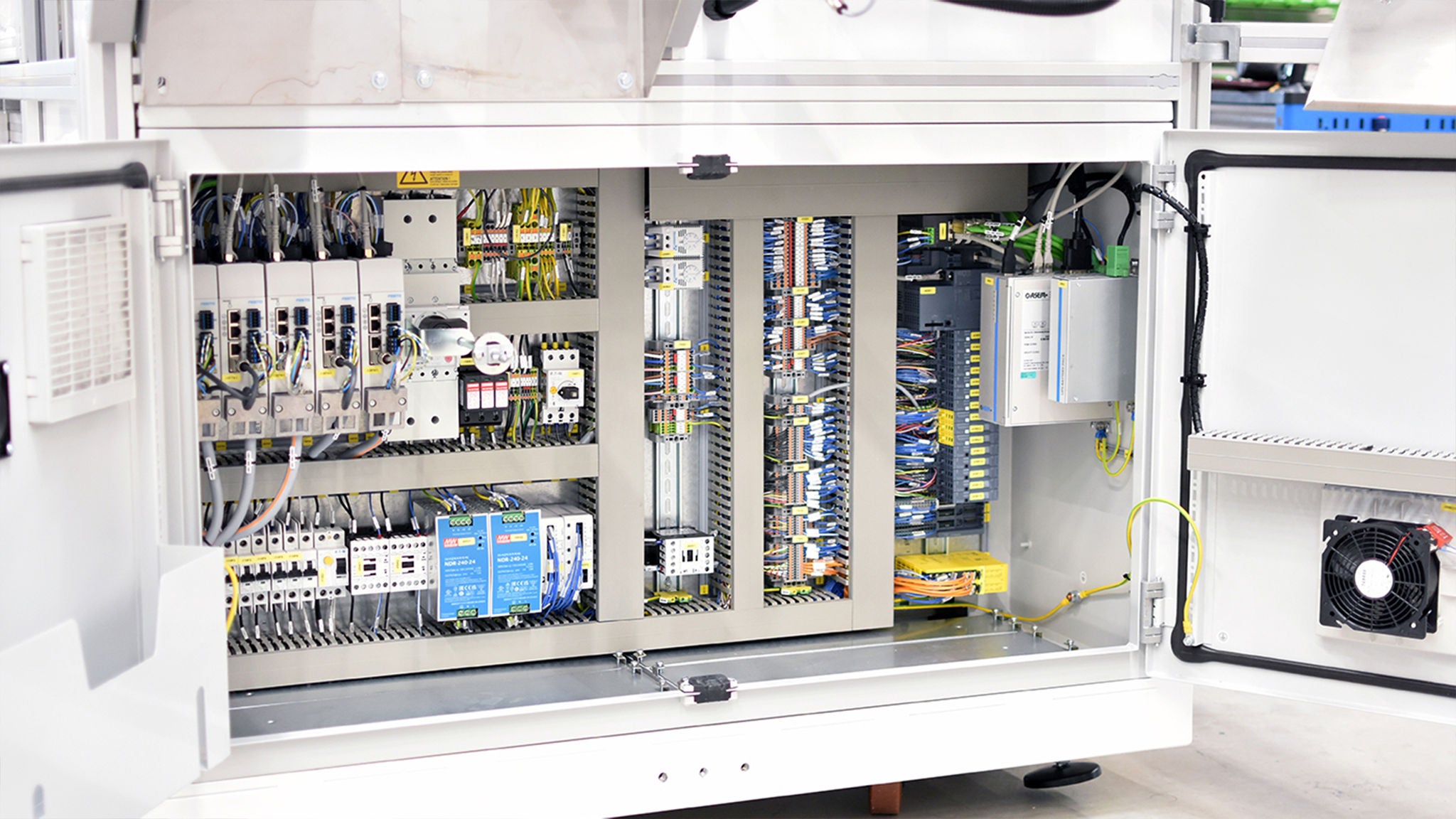

- HEITEC 还在内部制造开关系统和控制柜，几乎全部使用威图产品。电气工程设计师主要从 Eplan Data Portal 获取威图产品及其集成组件的数据。© 彼得-坎普特纳
不断变化的电气工程技术
在电气工程领域，有许多方法可以创建新项目。与许多公司一样，在海泰克系统技术公司，复制和修改类似的现有项目也是常见的做法。在传统结构的设计中，这种做法存在这样的风险，即更改可能无法在整个项目中得到一致应用。
"此外，不一致的设计所导致的错误很难发现，"Marco Stressler 说，"这极大地增加了时间和工作量。"这大大增加了所需的时间和人力，尤其是在现场调试期间。
这就是电气工程设计师决定改变方法的原因。这意味着放弃以生产为导向的原理图结构，即文档结构反映生产顺序。虽然这种方法的优点是可以一次性完成系统布线，但缺点是很难确定整个项目的功能关系。
如今，海泰克系统技术公司的电气工程设计以功能为导向。通过这种工作方法，可以对功能单元进行详细设计，然后非常容易地将其组合成完整的系统。

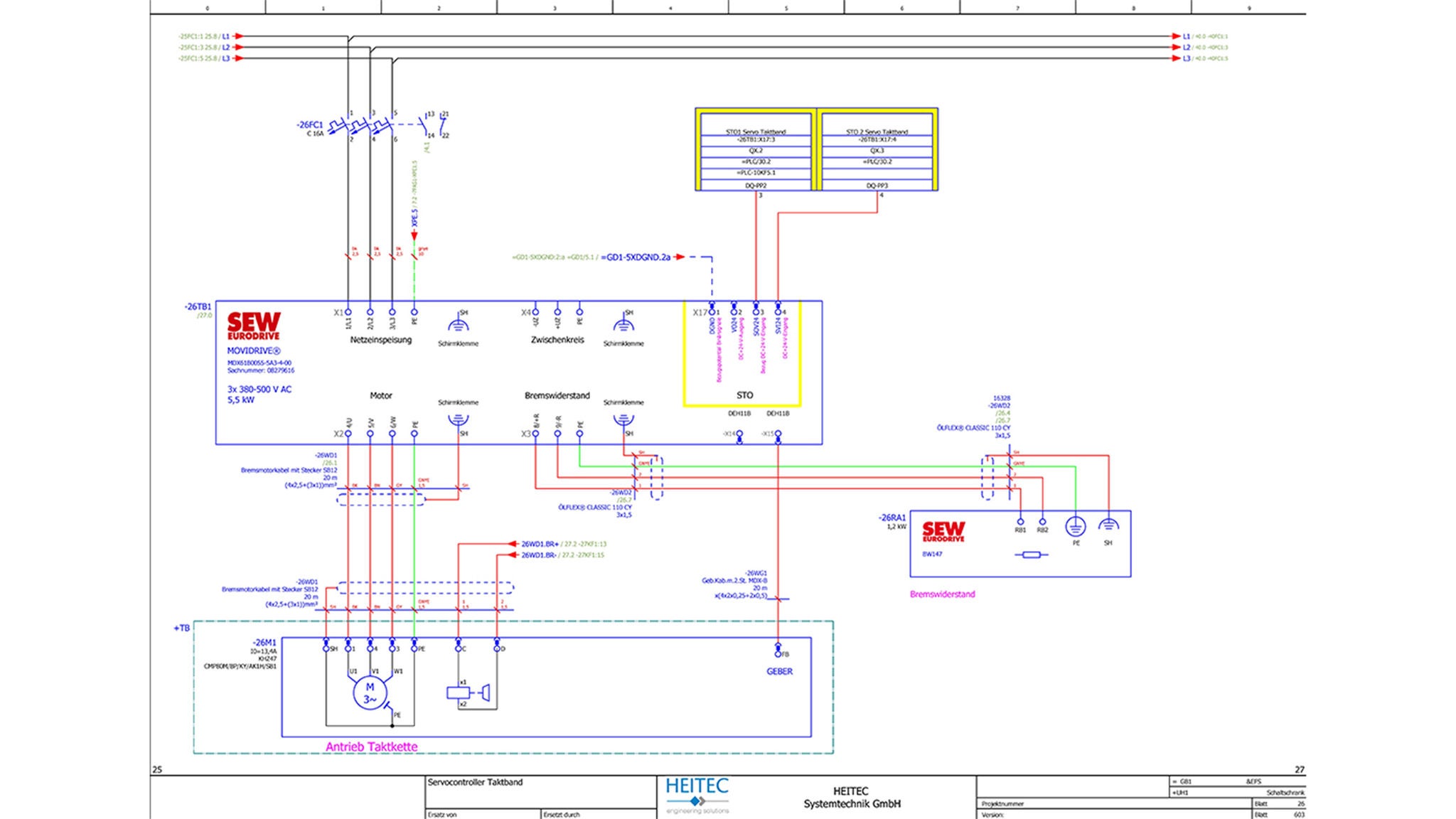

宏技术取代复制和粘贴
"功能单元总是可以在一个可视化界面中一览无余，"Marco Stressler 谈到最明显的不同之处时说，"虽然这需要重新考虑布线问题，但在调试和故障排除过程中却能为我们的技术人员提供更好的支持。"虽然在布线时需要重新考虑，但这反过来在调试和故障排除时为我们的技术人员提供了更好的支持。
Marco Stressler 使用 Eplan 宏来创建这些功能单元，并将其存储在 Eplan 平台的库中，以便进一步使用。就像软件开发中的对象类一样，这些功能单元不会像复制粘贴那样被复制，而只会被引用。在将它们集成到项目中并设置参数时，会赋予它们特定的属性。
宏的后续开发或更改可在使用宏的任何地方进行。不过，出于安全考虑，更新不会自动进行。系统会建议电气工程设计人员进行更新，然后设计人员必须进行确认，从而避免因不谨慎的全局更改而导致任何问题。
开发时间缩短一半
由于库中的宏仅作为参考，因此尽管在项目中进行了参数化，它们仍保持不变，因此不会被意外更改或破坏。能够以经过全面测试和最终确定的形式使用宏，这一事实本身就加快了开发进程，并使创建变体变得更加容易。
此外，使用已通过认证的宏还可大大简化和缩短新项目的认证流程。
通过使用 Eplan 宏转换为面向功能的工程设计，HEITEC Systemtechnik 加快了电气工程的开发进程。
"对于第一个此类项目，我们在宏库开发上投入的时间约为之前类似项目预计时间的 20%，"Marco Stressler 在考虑成本效益时说道。"平均减少了 50% 的设计时间，并显著降低了测试所需的工作量，这就是回报。
- 海泰克
- Eplan
"我认为面向功能的电气工程的最大优势之一是系统文件的一致性和集成功能的可重用性。宏项目中的宏可以在各种函数中再次找到，这些宏之前都是通过测试循环创建和检查过的。这种工作方法减少了错误，我的设计工作比以前快了大约 50%"。
Marco Stressler
Electrical Engineering Designer at HEITEC Systemtechnik GmbH
"数据质量的提高通常可确保错误率大大降低。这主要归功于一些看似微小的细节，例如让软件自动检查单个导线标签的选项"。
Erwin Kreuzer
Regional Sales Manager for Eastern Austria at EPLAN GmbH
优势（还）体现在细节中
使用 Eplan 宏进行面向功能的电气工程的另一个显著优势是减少了调试和维护过程中的查找时间。"Eplan东奥地利地区销售经理Erwin Kreuzer说："数据质量的提高通常可确保错误率大大降低。"这主要归功于一些看似微小的细节，例如让软件自动检查单根导线标签的选项。
电气工程设计人员可以完全依赖该软件，而不必再像以前那样亲自检查和跟踪所有子计划中的每一个变化。现在，这些和类似的测试循环可自动消除设计部门以前令人生畏和繁琐的质量保证工作，并可靠地防止传统错误。这可以保护调试技术人员免受任何令人不快的意外，并有助于最大限度地减少他们在现场花费的时间。
另一个主要优势是能够以分层方式组织 Eplan 宏。这意味着，即使是由许多单个项目宏和子项目宏组成的大型子项目，也可以保存为宏，并根据引用和参数化的需要重复使用。
"在一个较大的汽车工厂系统中，我只需从头开始设计十个相同机器人中的一个，"Marco Stressler 报告说。"通过保存宏，我可以将其用于所有其他机器人，从而将项目的总体设计时间缩短了 90%。
满意客户
四十多年前，理查德-海德尔（Richard Heindl）在德国埃尔兰根创建了海泰克集团（Heitec Group），当时只是一家工程公司，如今总部设在埃尔兰根的海泰克集团以其在自动化、工厂系统、特种机械、数字化和电子领域的行业实力而著称，提供解决方案、产品和服务。目前，该集团在德国以及斯洛伐克、匈牙利、罗马尼亚、土耳其和中国的子公司拥有 1000 多名员工。位于奥地利的海泰克系统技术公司（HEITEC Systemtechnik）为汽车供应商、制药和机床行业开发和制造工厂系统解决方案、专用机械和软件解决方案。
