G. Klampfer：自动化工程最大限度地提高生产率
G. Klampfer Elektroanlagen 公司位于上奥地利州的 Leonding，其专长是为工业和建筑提供电气和建筑技术系统。开关系统工程的高度自动化得益于 Eplan 软件在工程中的应用。该公司使用 Eplan Cogineer 设计低压主配电盘，以便自动生成原理图。现在只需数小时而不是数天。
G. Klampfer Elektroanlagen 专注于为工业、物流、办公楼和商业建筑以及购物中心和医疗设施提供电气和楼宇技术系统。公司成立于 1985 年，是一家独资企业，在罗马尼亚、俄罗斯、德国和摩尔达维亚设有分支机构，业务遍及 35 个国家。
Klampfer 的产品和服务范围包括完整的解决方案和设计，以及针对客户特定的电气、供暖、通风和空调（HVAC）和卫生系统的总承包服务，外加自动喷水灭火系统和消防栓系统以及过程公用设施。这些服务包括 IT 系统、软件和编程、开关系统工程和电气安装。
开关设备系统工程的中流砥柱
在全球近千名员工中，约有 250 人在位于上奥地利州 Leonding 的公司总部工作。在这 250 人中，约有 50 人从事开关设备系统工程。"Roman Reigl 说："我们的开关系统最高可达 6,300 安培，涵盖了整个电工建筑服务范围。作为一名训练有素的工业电工，Reigl 自 2000 年起一直在 Klampfer 工作，如今是公司工程团队的负责人。"我们小批量生产开关系统，甚至是完全定制的一次性系统。约有 30% 至 50% 是为我们自己的项目制造的，其余的则是合同制造。

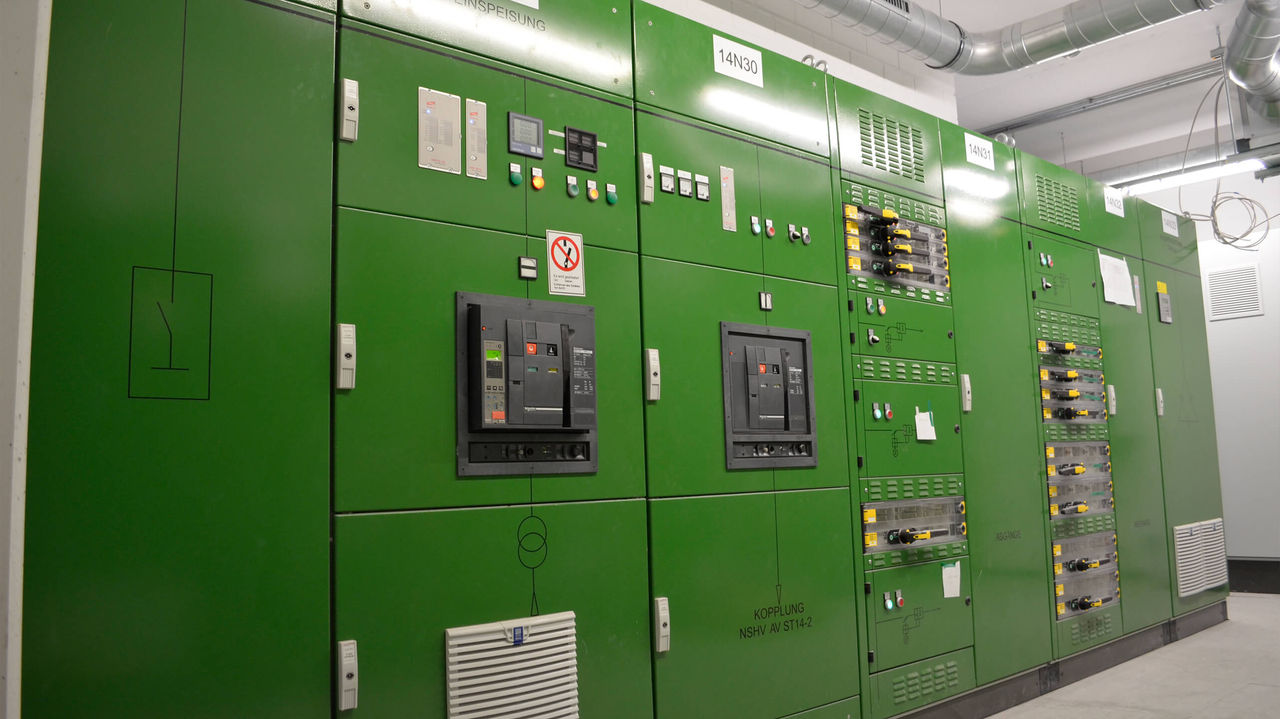

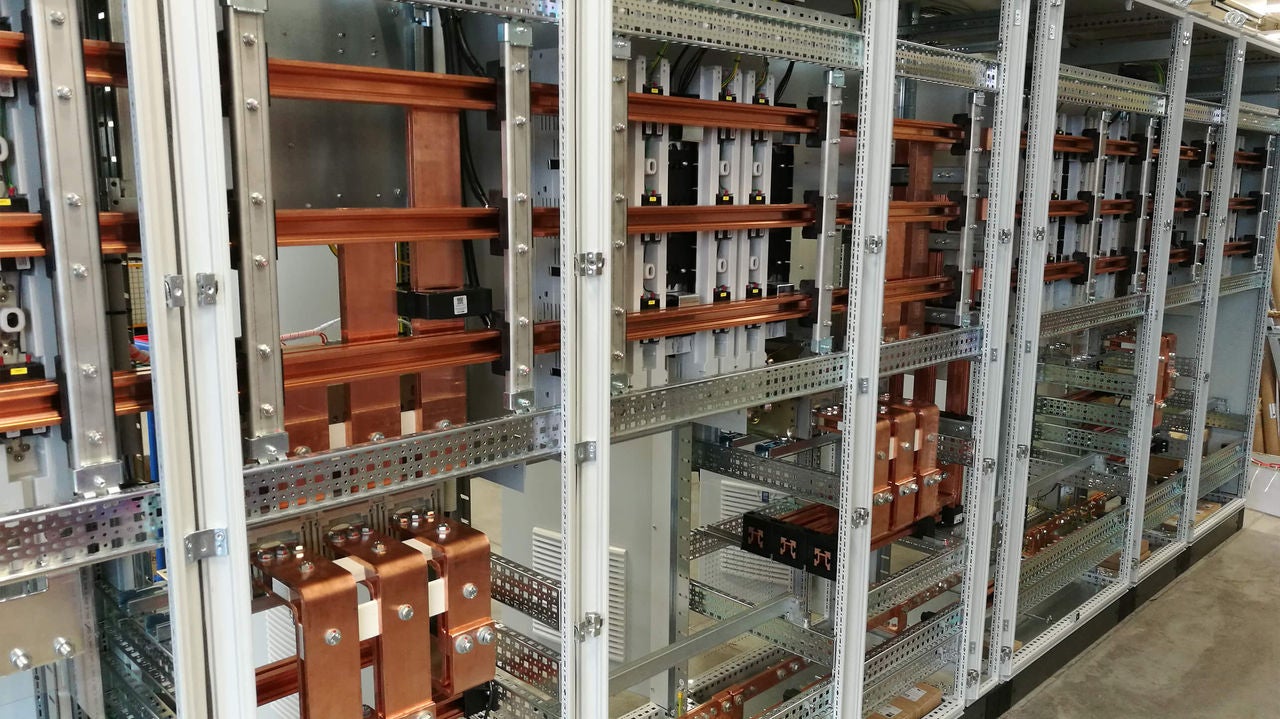

Klampfer公司的开关设备和配电系统的控制柜几乎全部采用威图产品。Klampfer 是 Friedhelm Loh 集团旗下威图公司的认证合作伙伴，其模块化 Ri4Power 系列产品采用省时的装配技术，可高效装配高达 6,300 安培的配电系统。
总体而言，Klamper 的开关设备系统工程非常高效。除了一台铜加工机和一套折弯系统外，公司车间还拥有两台 CNC 控制柜加工中心。
- 1
- 2
建筑服务工程与预先规划

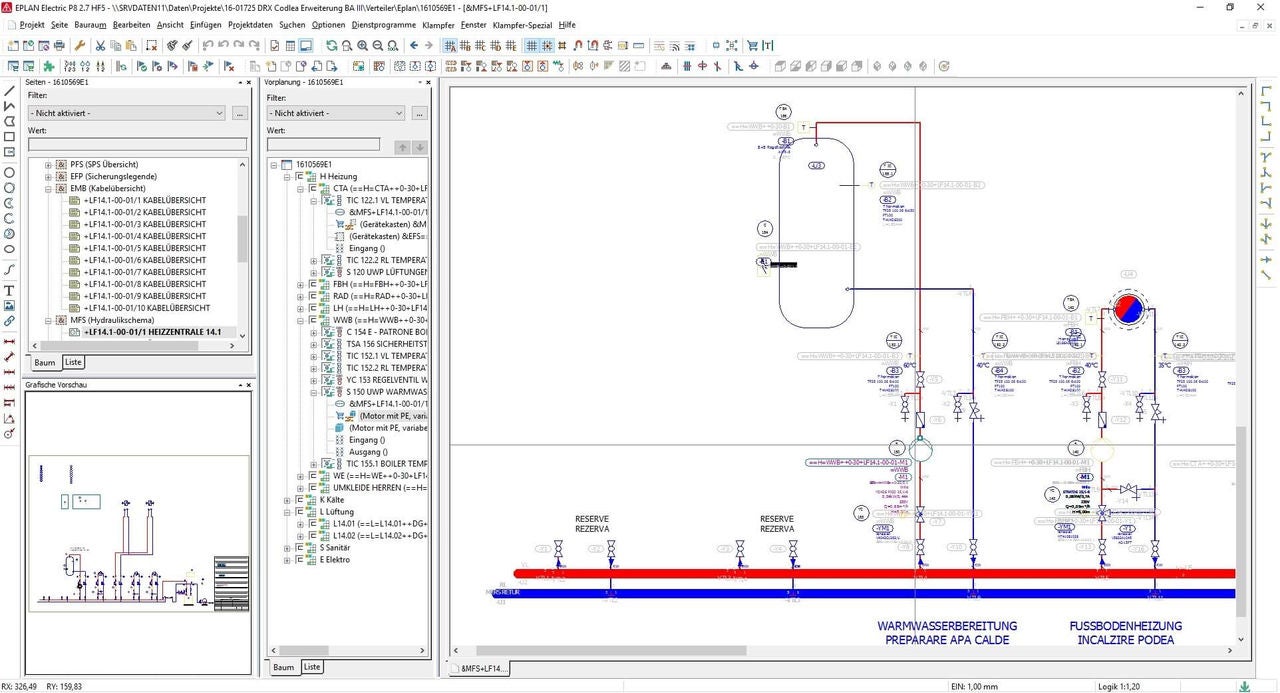

在电气设计方面，Klampfer 使用 Eplan 软件产品，首先是用于暖通空调和卫生系统的 Eplan Preplanning CAE 软件解决方案。这样就可以在基础工程中确定必要的设备和自动化技术之前，为楼宇服务工程准备空调自动化的基本设计。
专业的楼宇服务工程师使用 Eplan Preplanning 生成带有 P&I 图的图形系统概览。以此为基础，使用指定的宏，高度自动化地生成电气原理图。"Reigl 解释说："除了大大减少工作量外，我们还受益于完整的数据连续性。"这两者都有助于我们在保持极高项目质量的同时降低成本。
设计高效的控制柜

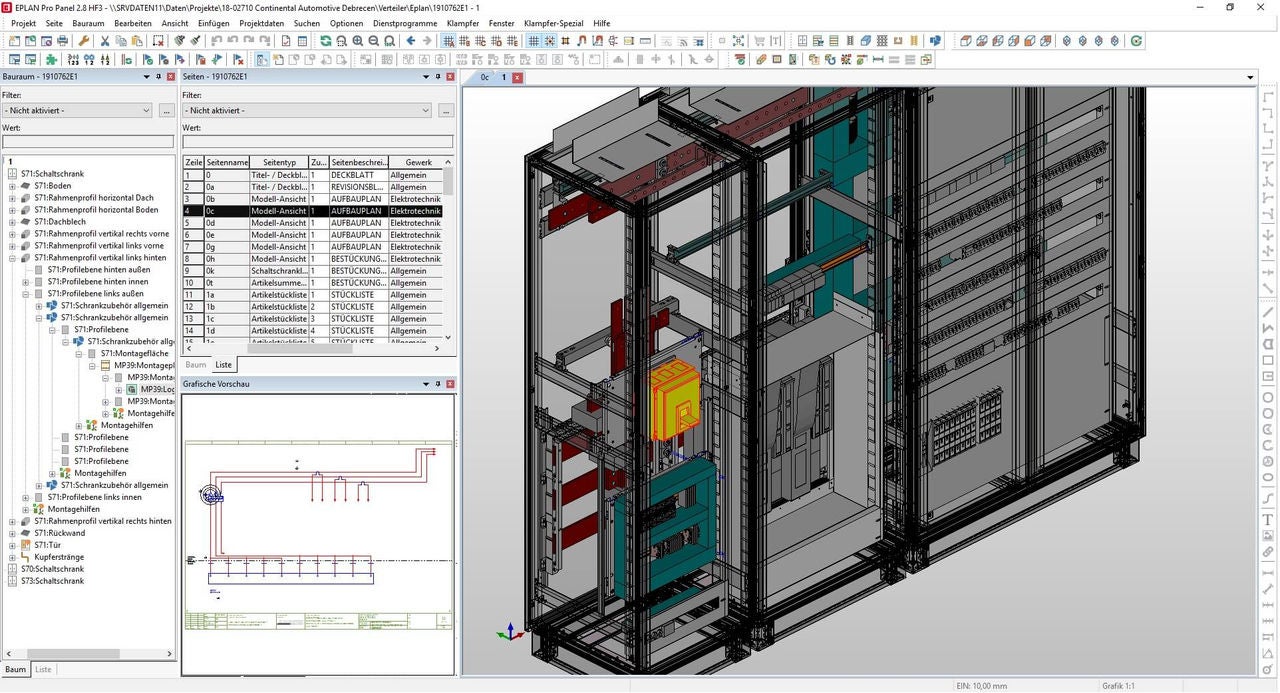

除了使用 Eplan Electric P8 生成原理图之外，电气设计工程师还使用 Eplan Pro Panel Professional 进行虚拟 3D 控制柜工程设计。他们首先使用它根据自己设计部门或（在合同制造的情况下）客户提供的原理图创建几乎所有开关系统的三维模型。
"在 Eplan Pro Panel 中创建数字孪生模型大大简化了开关系统和配电系统的设计和施工，"Reigl 说。"除了避免碰撞和通过虚拟布线简单计算导线长度外，铜模块和与数控钣金加工机床的直接接口也大大提高了效率。这主要是因为数控机床会自动设置钻孔模式和切口，从而大大缩短了加工时间，同时避免了错误。这为确保奥地利 Klampfer 控制柜制造业的经济前景做出了巨大贡献。
控制柜车间内的 Eplan View 所提供的可视化功能也有助于防止错误的发生。浏览项目比翻阅一百多页的纸质文件要容易得多，而且从 Eplan Electric P8和 Eplan Preplanning中显示的图纸始终是最新的并经过批准。这有助于避免错误和失误，并可快速、轻松地搜索设备。只要授予必要的用户权限，Eplan View 就可以访问当前项目的所有信息。未来，Eplan 还计划转向云解决方案 Eplan eView ，扩展红线功能等。
生成而不是设计

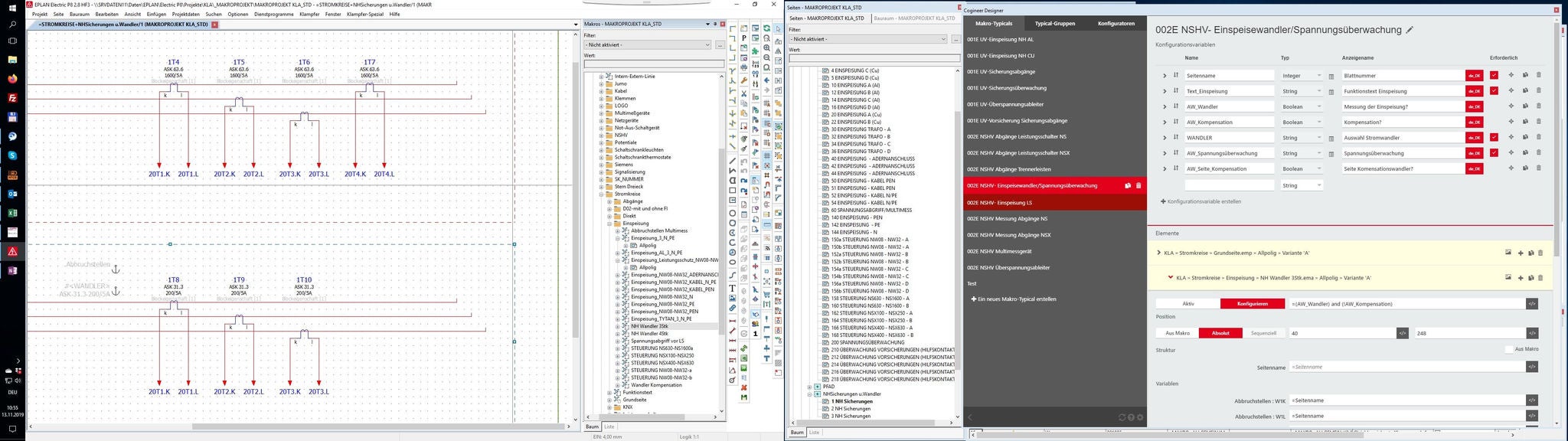

Reigl一直在寻找机会进一步提高工程效率，从而为客户提供更多优势。该软件可以根据 Eplan 宏自动生成电路图和流体图："在设计器中，您可以快速、直观地组合规则集。在项目生成器中，您可以生成电气原理图，"Eplan 自动化工程业务销售经理 Oliver Bitter 说。"对于用户来说， Eplan Cogineer 可以自动创建用户界面，无需额外编程"。此外，还可从上游工艺步骤中导入订单特定的计划数据。
"当我在展会上看到该软件的演示时，我就知道它非常适合我们，"Reigl 说。"在 Eplan Cogineer 中，以前习惯性的复制和编辑类似部分电路的工作可以被从模块化系统中自动生成所取代"。这大大减少了所需时间，并消除了出错的可能性。此外，使用 Project Builder 不需要任何深入的电气工程知识，因此该工具还可用于以后投标阶段的项目规划。"Reigl 说："要说服上层管理人员这项投资的意义并不难。"虽然我假设只有 60% 到 70% 的部件可以互换，但投资回报率计算显示，不到两年就可以收回投资成本。
但实际上，配电系统的重复系数要高得多。虽然理论上有 380 万种电路变体，但实际上它们都有类似的电源输入、输出、隔离器和控制组件。作为可使用 Cogineer 自动放置的元件，它们占原理图的 85% 至 95%。这也是 Klampfer 首次在这一领域使用 Eplan Cogineer 的原因。
只需八周就能全面投入生产
无法回避的是：在 Klampfer 使用 Eplan Cogineer 实现自动原理图生成的效率提升之前，需要进行大量的准备工作。我们已经使用了一些宏，但并不是所有的宏都能使用，而且质量也不尽如人意--当然，首先必须创建 Project Builder 的规则集。
一名员工仅用了八周时间就完成了所有准备工作，自此 Klampfer 开始使用 Eplan Cogineer 生成低压主配电盘的原理图。短路计算或单线图显示了必须安装的组件。然后在 Project Builder 中填写这些规格。原理图自动生成后，在 Eplan Electric P8 中按常规添加用于连接和控制断路器的控制元件。
生产率最大化
"与 Eplan Cogineer 的合作从一开始就非常顺利，极大地加快了工程进度，"Reigl 说。Reigl 说："过去，我们计划用三天时间为每个低压主配电板绘制原理图。而现在使用 Eplan Cogineer，同事只需花费 5 个小时。
除了明显的成本优势外，在减少出错概率的同时，它还提高了所建系统的可用性，其中大部分系统都是客户专用的。"Reigl 展望未来时说："一旦我们有机会从蓬勃发展的日常业务中腾出一名员工来负责准备工作，我们的下一步计划就是让分销商转而使用 Eplan Cogineer 进行更高效的工程设计。"我们每增加一项业务，这款出色的软件就会带来更大的效益。
关于克兰普弗
G. Klampfer Elektroanlagen GmbH 从事建筑技术服务。作为一家独资企业，Klampfer 成立于 1985 年，目前在 35 个国家拥有 8 家关联公司，员工约 400 人，其中 250 人在上奥地利州的 Leonding 总部工作。公司年销售额约 8000 万欧元，其中 60% 来自全球出口。
