通过 PDM 连接 ECAD 和 MCAD

Esmo AG 是一家高度专业化的制造商，为各行各业提供定制机器和设备，以及半导体行业的测试和处理系统和设备，该公司在 Eplan 和 Cideon 参与的试点项目中将机械和电气设计的数据结合起来。机电一体化物料清单不仅为复杂系统的设计带来了巨大优势。

要跟踪 Esmo AG 测试系统在运行中的运动顺序，需要花费大量精力，因为分度时间可长达 0.6 秒（取决于应用）。在这短短的时间内，待测元件被连接起来，并对其电气、光学、热学和其他可测试特性进行测试。这家总部位于德国的公司计划生产自己的测试系统，并将其集成到现有的装置和设备中。

自动化技术方面的广泛技能

Esmo自动化拥有广泛的专业技术：从图像处理（用于光学三维检测）、完整的测试和零件处理，到装载/进料系统和生产线集成。针对后一种专业技术，公司于 2011 年成立了独立的业务部门 Esmo automation（自动化技术），旨在进入新的业务领域。这一目标已经实现，这也增强了 Esmo 的独立性，使其不受半导体行业业务周期性和不稳定性的影响。与此同时，随着自动化系统的定制设计和制造，自动化需求变得越来越广泛。这意味着控制柜的规划、采购和生产也变得更加复杂。

Esmo 建造平台的“建筑师”：设计与工程经理、应用科学大学工程学硕士 Peter Herr（左）以及电气设计部门行政人员 Florian Peter。

目标将机械和电气设计联系起来

上述情况促使我们希望简化规划部门的流程。电气规划部管理员弗洛里安-彼得（Florian Peter）说："我们的工作涉及功能组件，即完整系统的子组件。一个功能组件包含传感器和电机等部件，这些部件同时显示在机械和电气图纸中"。

机械和电气专业之间的同步，或者说 Solidworks 和 Eplan 之间的同步，以前只能通过手动方式实现："我们系统中的单个装配可包含多达 500 个机电一体化组件。因此，使用 Excel 清单同步物料清单往往需要数天时间。当用户需要进行 "最后一分钟的更改 "时，必须手动更新和同步清单。上述所有步骤都很容易出错，不一致之处也容易被忽视"。

PDM 进行了链接

因此，目标显而易见：这两门学科需要自动连接，并与ERP系统的商业功能（采购、生产计划等）相连接。

通过安装 PROCAD 的 PDM 系统 Pro.File，必要的条件已经具备。Peter Herr："因此，我们有了一个将两个学科的数据合并起来的平台"。但 MCAD 和 ECAD 所需的信息尚未连接起来。只有在安装了 Eplan Pro.File-Connector 之后，才能实现这一点。

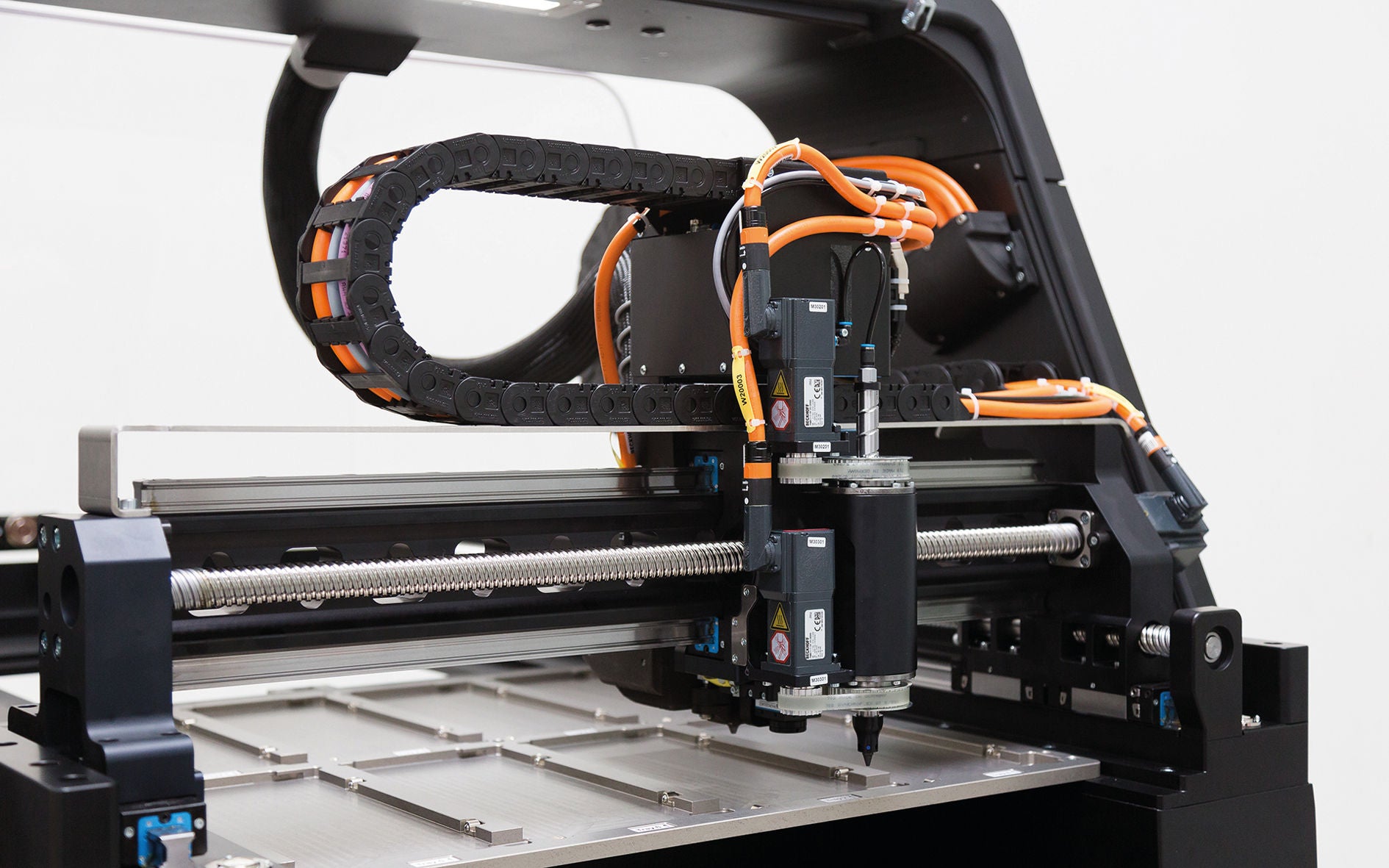

Esmo的产品系列包括用于（微型）半导体的测试设备。

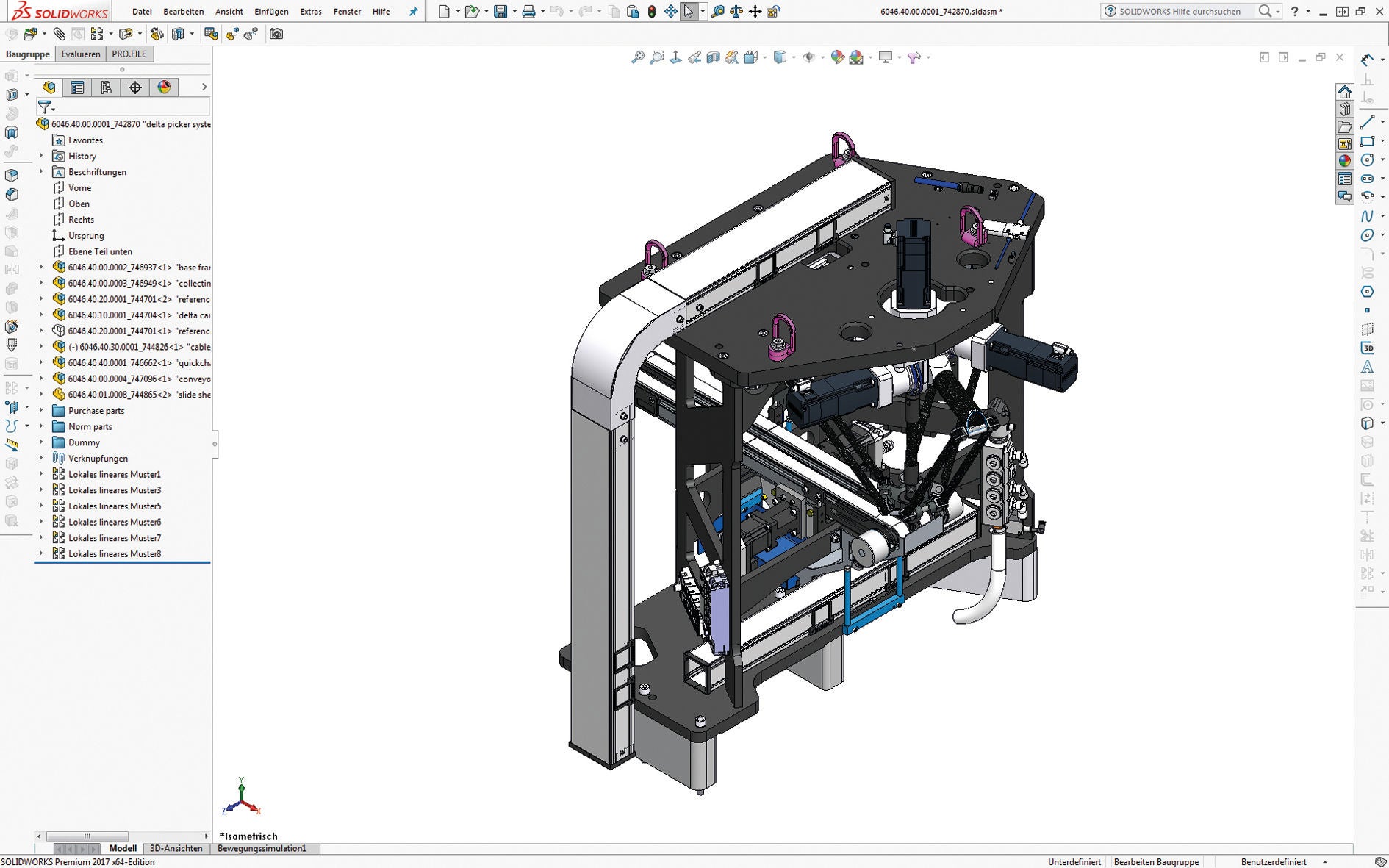

机械和电气设计是根据功能组件来组织的。

结果数据一致

该接口将 ECAD 特有的数据添加到 PDM 系统的产品模型中，例如连接清单、原理图和材料清单。这样就实现了数据的一致性，例如，当机械计划中的传感器或电机被更换时，在 Pro.File 中创建的网络报告中就能看到这一变化。

听起来很简单，实际上也很简单，这就是我们的目标。然而，实践也表明，由于界面非常复杂，实施起来并不总是那么容易。与 Eplan 和 Cideon 联合举办的研讨会显示，Esmo 的条件非常理想。客户已经在 MCAD 和 ECAD 中实现了类似的结构。Peter Herr："我们自己开发了概念和实施策略。我们可以使用 Pro.File Connector 的标准版本，由 Eplan、Cideon 和 PROCAD 组成的团队以专业的方式开展研讨会和界面实施"

。

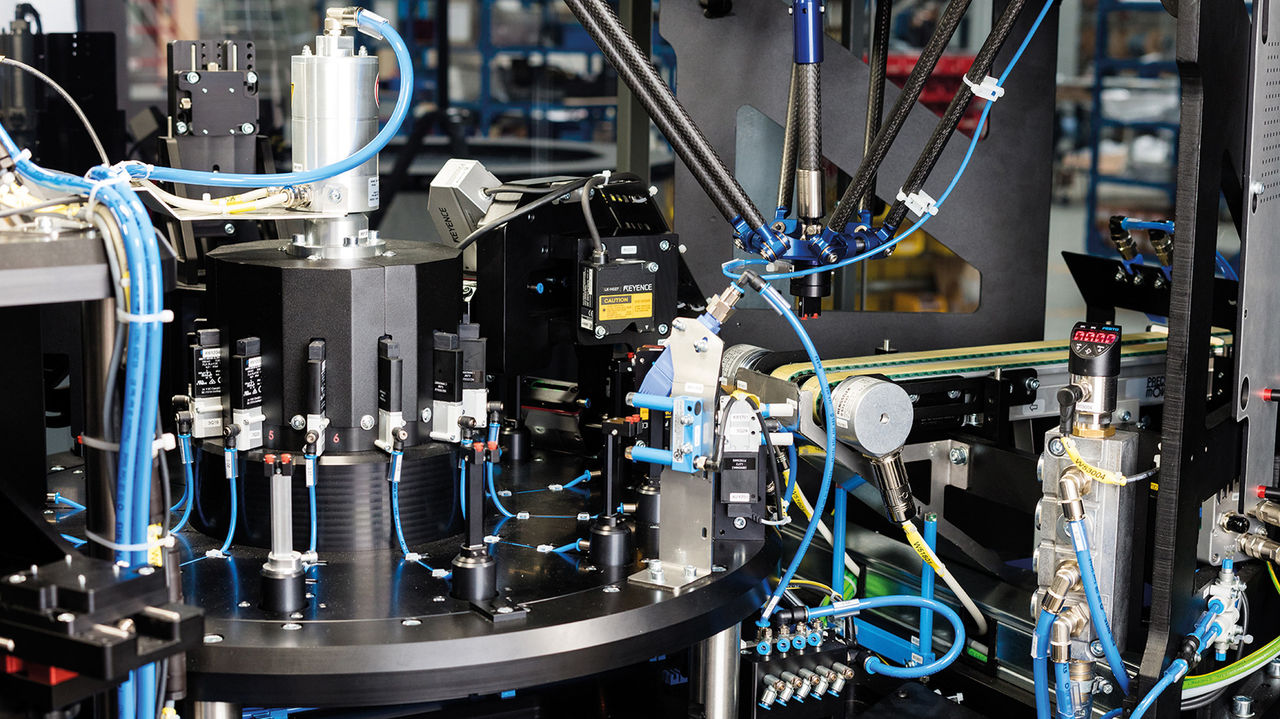

自动化技术部门设计的系统非常复杂。

显示不一致之处

规划学科之间的相互作用在实践中是怎样的？Esmo 的规划涉及（相对较大的）功能组件。每个装配的电气材料清单通过连接器从 Eplan 传输到 Pro.File。PDM 系统会自动将数据与 Solidworks 匹配，并提供不一致之处的清单。Florian Peter："我们手动检查不一致之处，并纠正任何错误。这项工作非常简单。

结果：机电一体化材料清单

其优势不仅仅是在单一机电一体化物料清单中实现自动匹配和一致的规划数据。Peter Herr："在 Eplan 和 Solidworks 中生成的数据不仅在 Pro.File 中合并。通过 Pro.File，这些数据还可以在我们的 ERP 系统中使用，并且在该系统中访问非常方便。例如，这对销售非常重要。

因此，Esmo 计划人员实现了他们的目标。机电一体化物料清单的一些优势现在才在运营中显现出来。例如，客户作为维修零件订购的现有机器的组件可以更容易地重建，因为只有一个 CAD 数据记录，而不是两个。

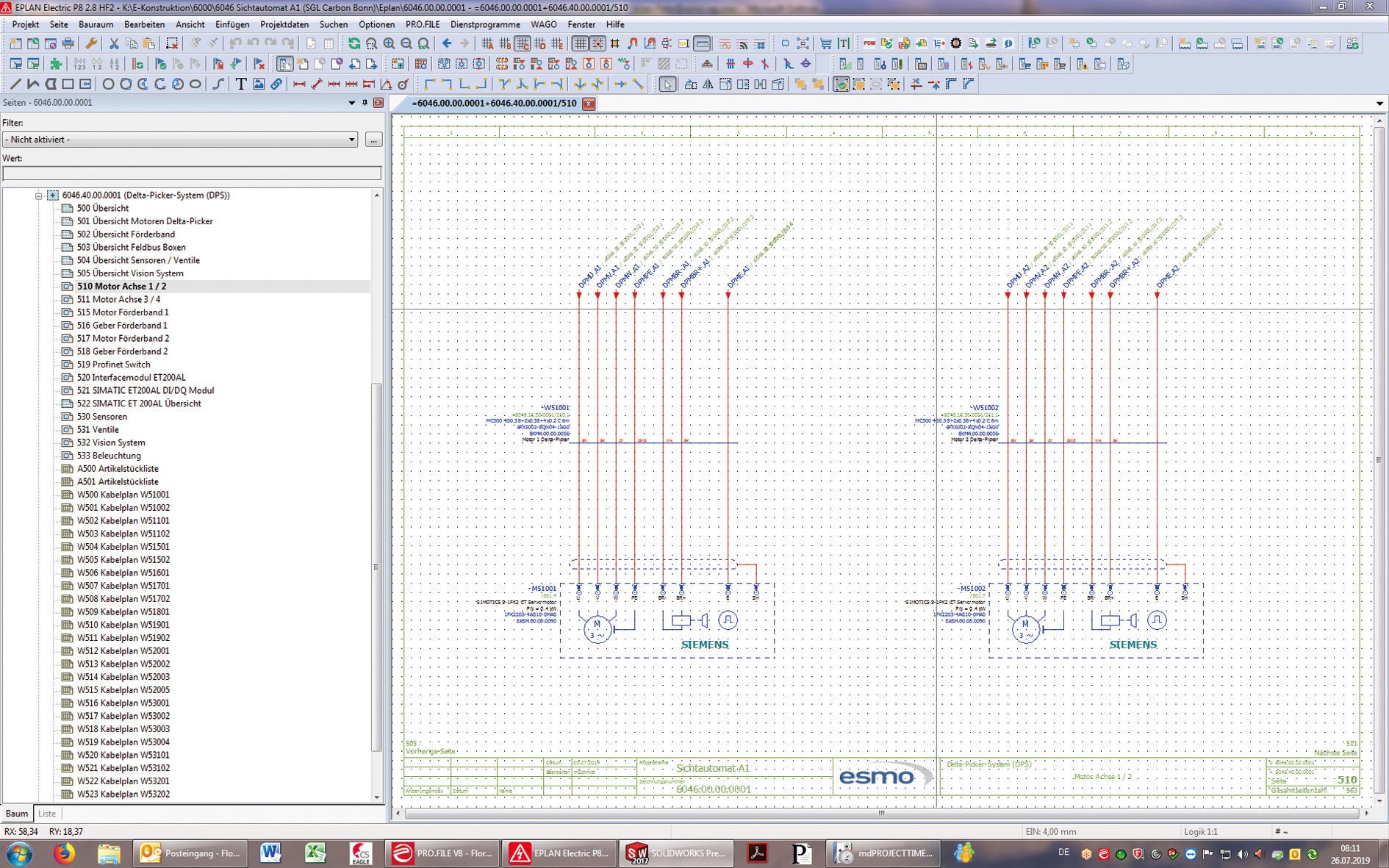

机电一体化物料清单整合了机械和电气设计的数据。

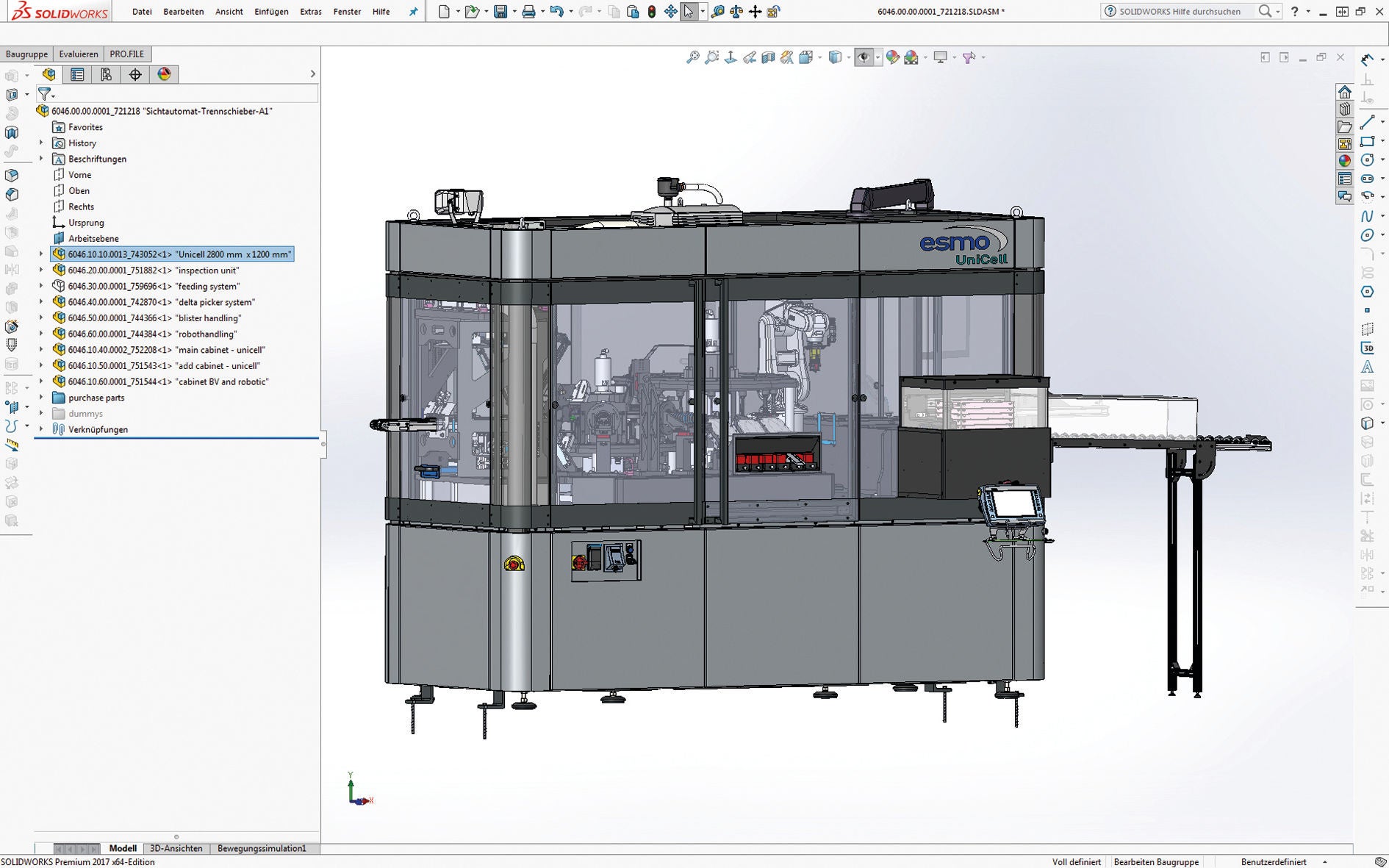

Esmo分别使用SolidWorks和Eplan进行机械和电气设计。该公司通过PDM系统在两者之间建立了一个强大的接口。

摘要：开拓创新是值得的

Esmo的机电一体化材料清单开辟了新天地。在 CAD 领域，几乎没有任何其他公司能够以这种形式提供这样的工具。如上所述，与所需的少量工作相比，它的优势是巨大的。其中一个原因当然是 Esmo 高度先进的 CAx 支持规划及其高水平的 IT 专业技术。

这里介绍的例子可能会鼓励其他 CAD 用户遵循同样的路径，并检查 ECAD 和 MCAD（通过 PDM）之间的接口是否可行。如果可行，那么合乎逻辑的结果就是启动一个项目。机电材料清单作为一个中央数据平台，确实可以改善规划、节省时间并提高质量。
