Elektronik Schwab 利用 Eplan 平台作为自动化工具
控制柜制造中的电缆装配是一项小规模工作，批量非常小。位于 Krakow am See 的 Elektronik Schwab GmbH 公司对如何实现自动化以及自动化带来的好处进行了实际测试。现在，报价单可以自动生成，最先进的机器园区可以完成装配、切割、剥离、压接、镀锡和直接贴标等任务。数据一致性由 Eplan 平台提供，尤其是布线和三维控制柜设计模块。
如果您正在根据工业 4.0 原则寻找控制柜制造和电缆装配的热点，那么您不太可能从德国梅克伦堡湖区开始寻找。但数字化生产的一个原则是，能够在核心工业区之外开发最先进的制造方法。位于什未林以东约 70 公里的 Krakow am See 的 Elektronik-Schwab GmbH 公司已经证明了这一点。该公司成立于 1996 年，最初为客户生产印刷电路板，随后逐步扩大业务范围，目前已成为电缆组装和控制柜制造领域的专家。
在这两个业务领域，公司目前有 68 名员工，主要为医疗技术、汽车工业、风能技术和食品设备等高科技行业的客户提供服务。
控制柜制造：小批量生产和高期望值
控制柜制造部门最近迁入了新的生产场所。销售主管 Reiko Schmecht 说："我们通常为客户生产较小系列的控制柜。客户或者向我们提供 Eplan 数据，或者我们使用 Eplan Pro Panel 准备数据。这使得控制柜制造的质量标准始终如一"。

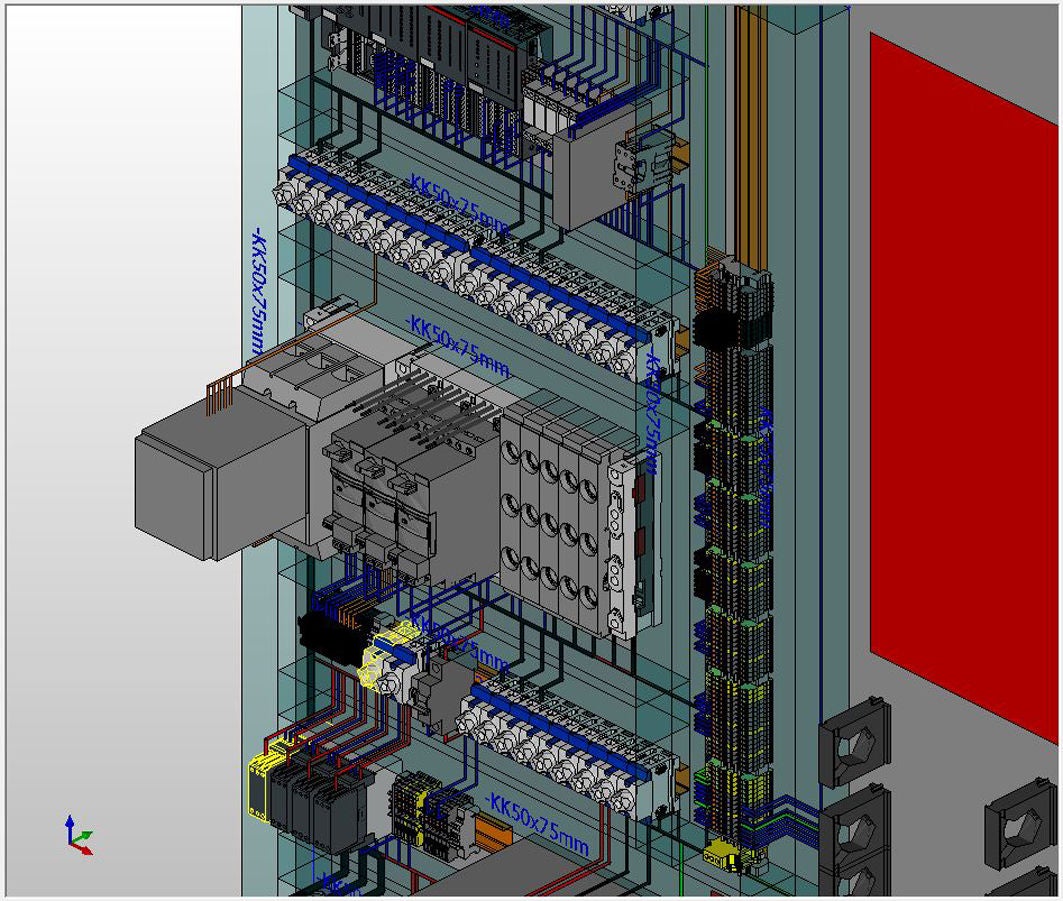

使用 Eplan Pro Panel 的另一个好处是，三维控制柜设计中的详细控制功能可避免后期修改。控制柜完全按照计划制造。Christian Schwass，设计和控制柜制造主管："高度精确的设计为我们节省了时间，使我们能够有效地调配员工。贴有标签的电缆为安装人员提供了精确的接线指导，因此在许多任务中，我们都可以使用非专业人员。这样，专业人员就可以从事其他工作"。
成套导线的全自动生产

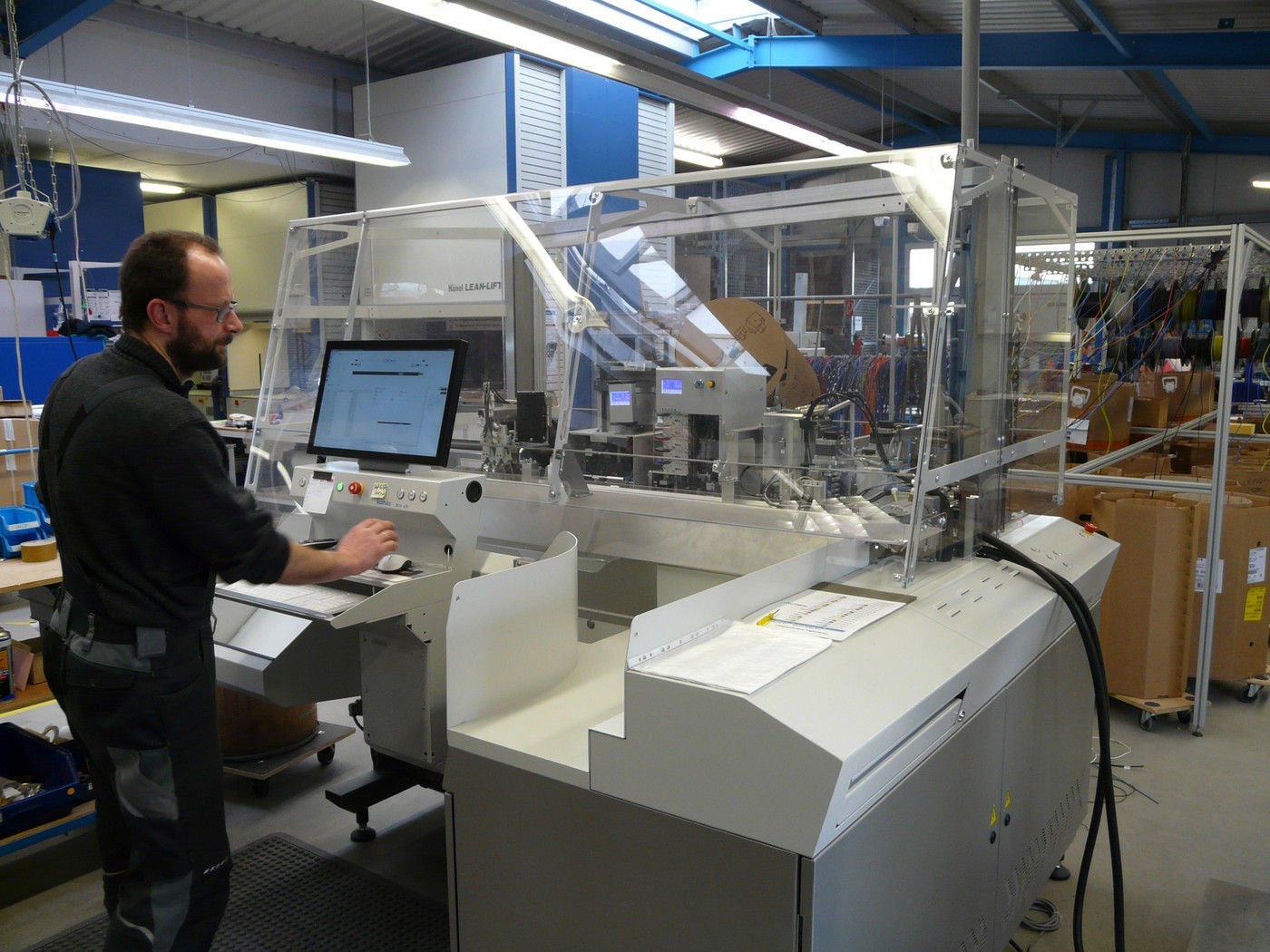

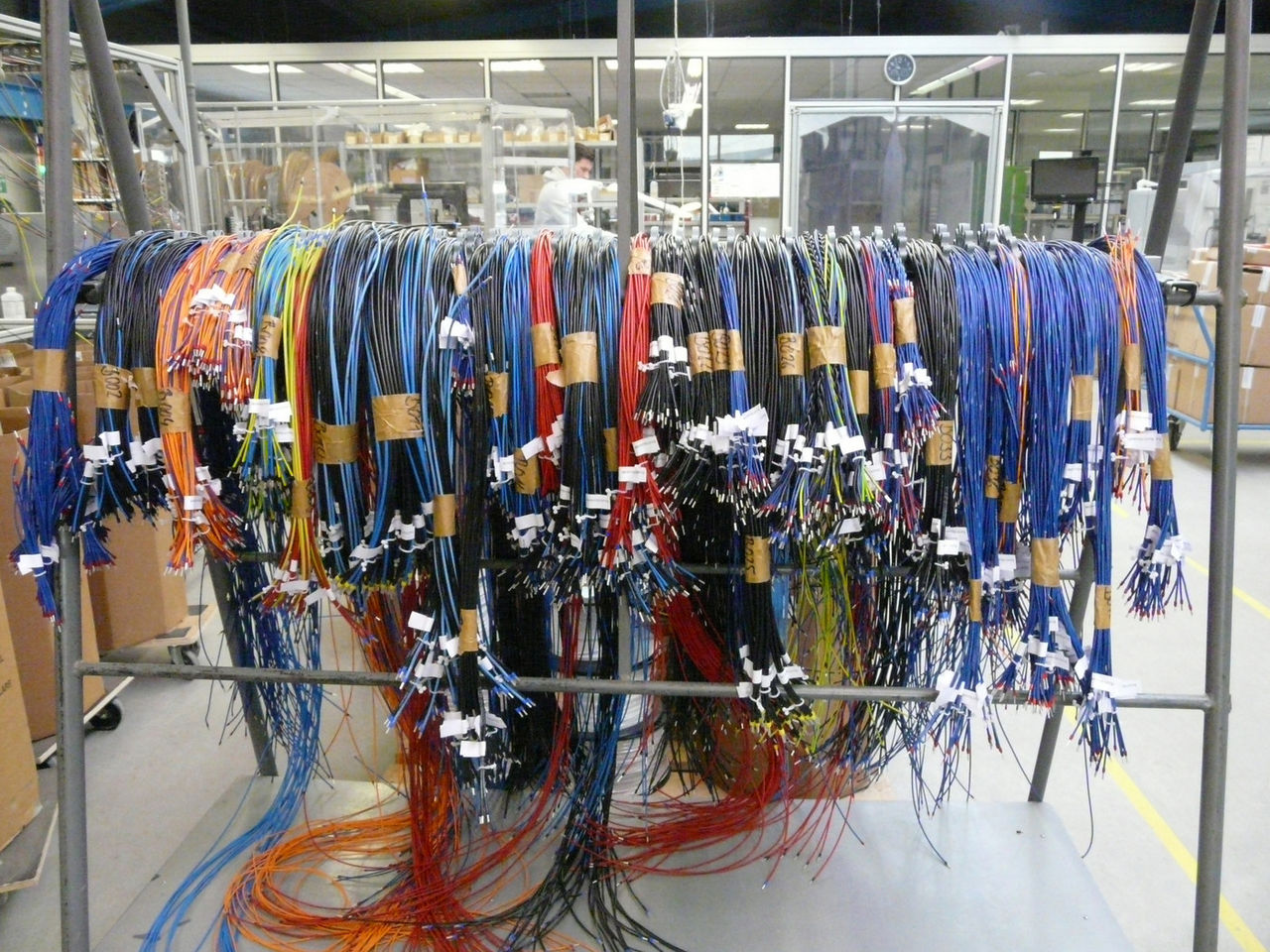

用于控制柜制造的成套导线均经过最佳标记和 100% 测试。Reiko Schmecht 说："我们在这一业务领域有许多外部客户，近年来在自动化方面投入了大量资金"。走在生产车间里，您可以清楚地看到这些成果。Komax Zeta 系统全自动组装电缆，可在 36 种电缆类型和 6 种电线端子之间切换。其他系统同样全自动完成电缆的切割、剥皮、压接、镀锡和贴标等任务。
人工和自动任务的平衡 "组合
这项服务需求量很大，尤其是因为 Schwab 提供了许多专业服务。例如，加工截面为 0.02 的 36 股 AWG 的微型电缆。这些电缆用于传感器应用，与所有其他电线一样都经过 100% 的测试。在焊接和镀锡等每个工作领域都有人工工作站，由受过专门培训的员工进行精细工作。Harting 产品系列中的特殊触头也在半自动机器上以始终如一的高质量进行冲压。
- 1
- 2
- 3
有回报的投资
近年来，Elektronik-Schwab 在自动化电缆装配和控制柜布线方面进行了大量投资，并成功地充分利用了新设备的基本能力。Reiko Schmecht 说："这些设备至少需要两班制运行，而这正是他们正在做的"。这表明了该行业对自动化外部电缆组装的需求水平--前提是价格合适，并且有适当的通信和自动化平台。自动化确保了合适的价格，而 Eplan 则提供了合适的平台，这在 Elektronik-Schwab 的程序中已根深蒂固。
自动化确保了合适的价格，而 Eplan 则提供了合适的平台，这在 Elektronik-Schwab 的程序中已根深蒂固。
一致的数据 - 从查询和成本计算到机器本身
数据的一致性从询价阶段就开始了。Reiko Schmecht："我们的主页提供了一个 Excel 列表，可用作线材生产的询价表"。Schwab 根据 ERP 系统中的零件价格以及数量、生产时间、测试、包装和发货情况，自动从 Excel 列表中生成报价。订单下达后，项目数据会转换成 Eplan 宏，可直接用于全自动和半自动机器，其中包含所有与电缆相关的数据，如颜色、横截面和标签。这些宏随后由 Komax 机器处理。
电缆组件 4.0：一个网络适用于所有机器

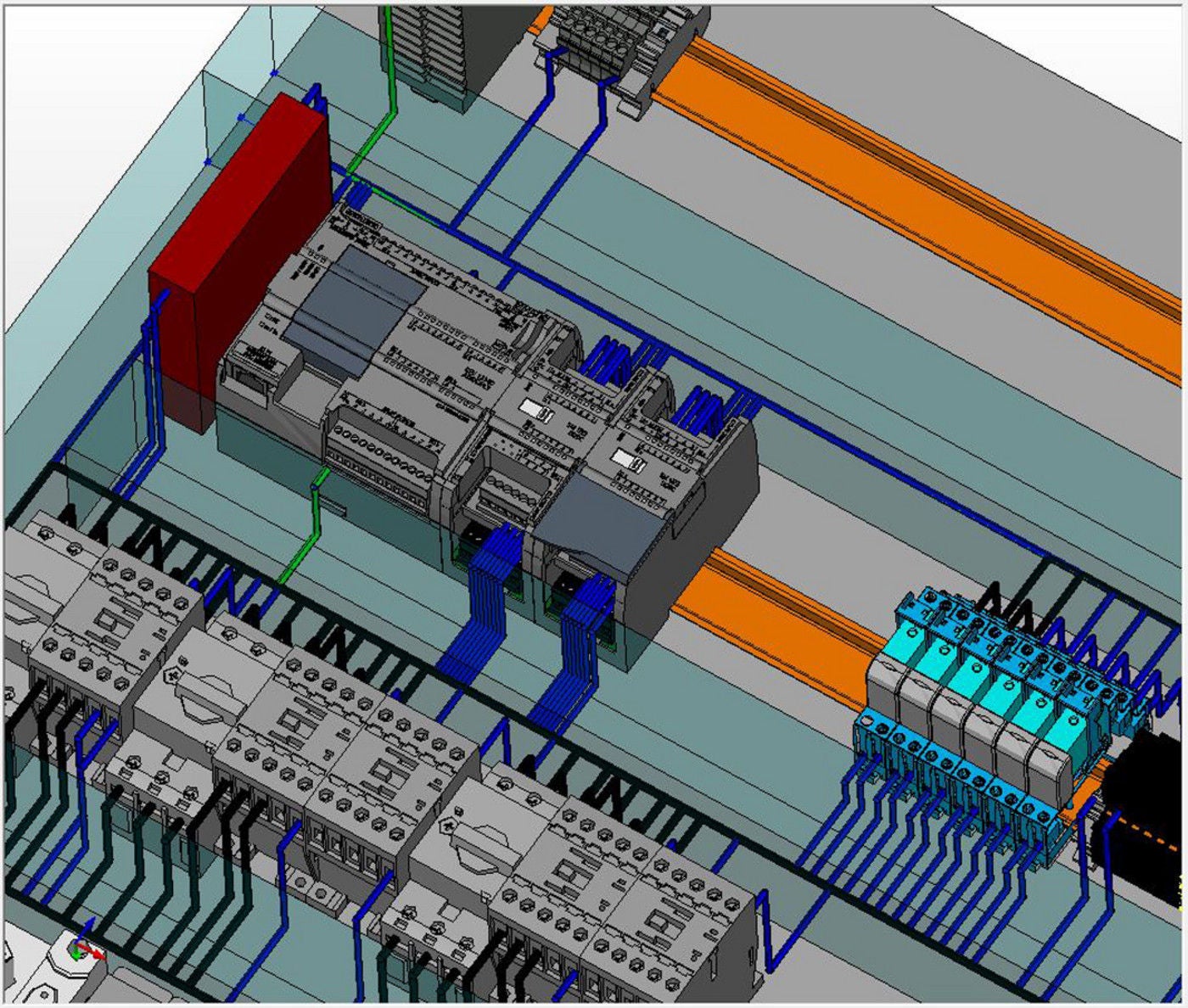

这样的工作流程使 Schwab 成为控制柜布线的完美选择。这样，公司既能完成自己的项目并获得利润，同时作为外部服务提供商也具有竞争力。这一切都基于对 Eplan Platform、Wiring 和 Eplan Pro Panel 模块的综合利用，以及它们与 ERP 系统的连接，最重要的是与电缆自动装配系统的连接。
这种基于 Eplan 数据的系统化方法的优势很容易量化。Reiko Schmecht 说："节省 50% 至 60% 的布线工作是切实可行的，如果考虑到预组装，甚至可以节省 80%。但这需要客户愿意披露必要的数据："仍有保留意见。但我们的许多客户都计划使用 Eplan，尤其是 Pro Panel。我们很乐意为他们提供支持，因为这为他们提供了巨大的合理化潜力。
