为 IAC 系统设计提供一致、集成、快速的工程解决方案

2018 年，IAC 的电子部门开始了一项内部改进流程，目标是加快工程和制造流程，并提高所生成文档的质量，同时不对当时工作量已经非常大的团队造成负面影响。为了实现这一目标，他们需要一种解决方案，除了满足这些目标外，还能促进设计、工程和制造阶段的流程标准化。在进行了市场调研，分析了几种解决方案之后，公共机构的典型融资模式在其中发挥了非常重要的作用，最终决定购买 Eplan Electric P8。

Eplan Electric P8 是计算机辅助工程和设计（ECAD）的标准软件，是一个统一、集成和快速的工程系统，用于规划和设计机器和设备系统的电气工程。该软件与各种工程方法（从最繁琐的手工流程到高度标准化的工作流程）的兼容性使其成为促进 IAC 内部不同工程学科整合的理想解决方案。

考虑到电子部在内部改进项目开始时提出的要求，这是一个与众不同的因素。Eplan 所实现的数字化和自动化极大地方便了工程师的工作，优化了流程，同时也提高了决策过程所需的时间和质量。得益于使用该解决方案设计的数字原型，工程团队可以更有效地控制待安装系统的可用空间和重量--这是他们面临的主要挑战之一，也可能是优化流程最促使他们启动这一改进项目的原因。

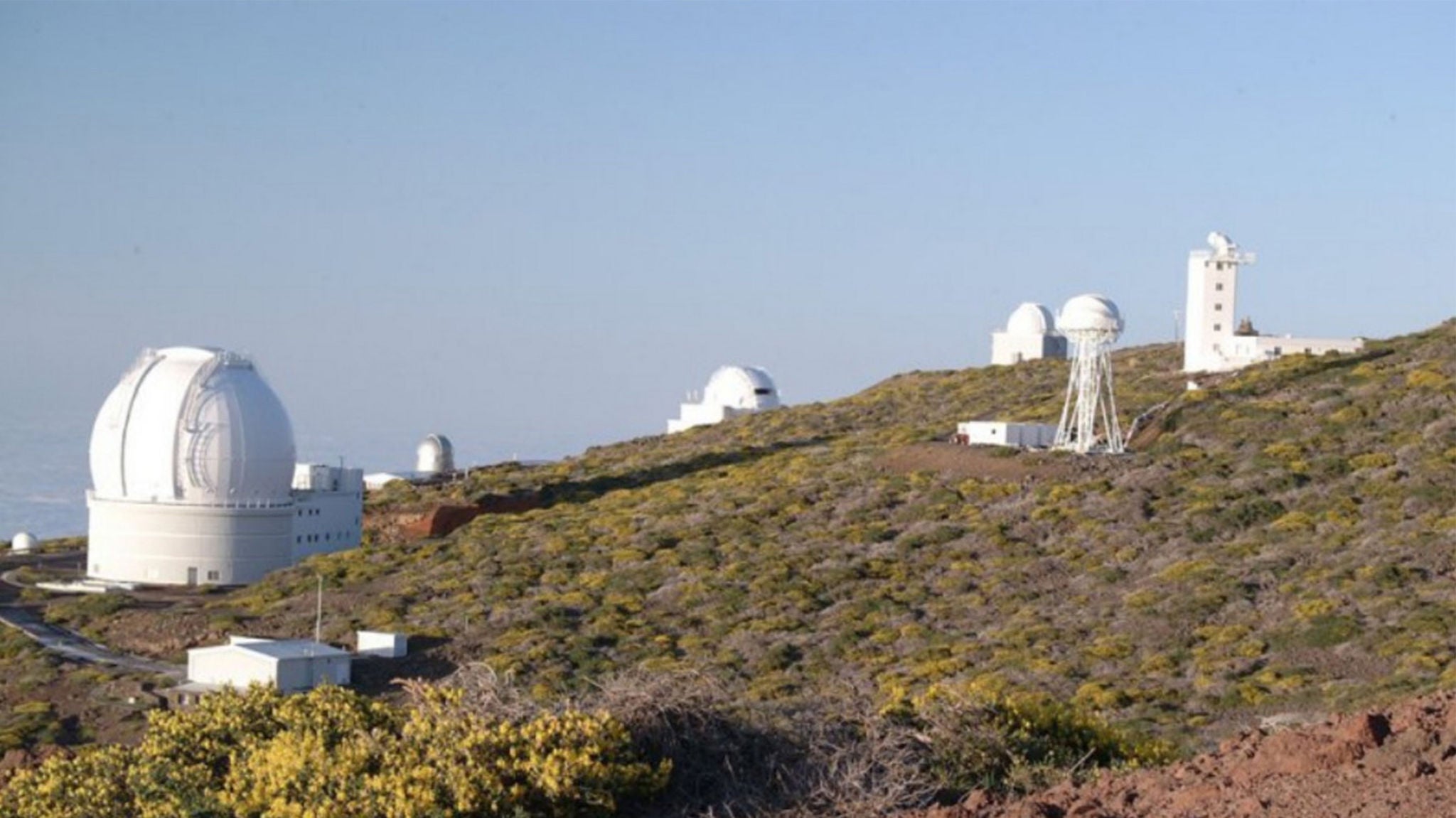

Eplan Electric P8 的实施始于最初的路线图，它为 IAC 提供了实现其目标的最佳途径的清晰愿景。考虑到 IAC 必须开展的项目的规模和重要性（其中 Harmoni 作为欧洲南方天文台 (ESO) 旗下的超大望远镜 (ELT) 的首光仪器尤为突出），IAC 决定开发一个可直接应用于此类旗舰项目的标准化项目。

作为一家拥有非常具体的预算管理结构的公共组织，Eplan 提出了一项五年计划，其中还包括 Eplan Harness proD 和 Eplan Pro Panel。由于前两年取得的业绩，IAC 在第三年就决定拨出预算购买 Eplan 提出的完整解决方案。尽管 IAC 尚未集成其他系统，但正在考虑将 Eplan Electric P8 与 Windchill 集成（由于该软件的功能，这完全是可行的），以及将该项目扩展到 GRANTECAN（GTC 望远镜）和欧洲太阳望远镜 (EST) 的可能性。

在 IAC 开展市场调研后，加那利天文研究所选择了 Eplan，这得益于 Eplan 能够以快速、优化的方式实施解决方案，并能将积累的知识和经验传授给客户。在这方面，Eplan Data Portal 发挥了非常重要的作用。数据的质量和标准化使其成为决策过程中的重要工具，工程团队经常使用它。此外，Eplan 咨询团队的实力也是最初选择 Eplan Electric P8 和后期选择 Eplan 平台其他产品的一个基本方面。Eplan 和 IAC 商定的短期、中期和长期计划，不仅是开展本项目的主要原因之一，也是未来合作项目的主要原因之一。基于所有这些原因，IAC 认为 Eplan 是开展工程和制造改进流程、优化和标准化流程的理想技术合作伙伴。

Eplan Electric P8 是一个统一、集成和快速的工程系统，用于规划和设计机器和设备系统的电气工程。该软件兼容多种工程方法，从手动创建到基于模板的标准化规划。项目数据输入原理图后，将成为自动完成机器和设备系统文件的基础。总之，Eplan Electric P8 所提供的功能远不止绘制原理图和电路图这么简单。

Eplan FieldSys 是基于二维布局的现场电缆分配模块：工厂占地面积和机械布局，可以 DWG 或 DXF 格式读取。借助 Eplan 平台，系统配置器可以为网络提供多种电缆布线方案，从而高效规划控制器与设备之间的连接，并永久记录在案。配置器包含电缆布线的具体规则。可计算电缆长度以及连接设备所需的额外长度。有了这些信息，Eplan FieldSys 可以快速简单地生成完整易懂的报告。

Eplan Pro Panel 是一款专为电气柜制造自动化和工业化提供稳定基础的应用程序。通过 Eplan Pro Panel，可以对电气柜、开关系统和配电系统的三维设计和制造进行建模。

首先要强调的是实现了最有力地推动该项目的目标之一：实现 PLC 管理的自动化和数字化。这减少了工程团队的工作量，提高了效率，优化了流程。工程数字化和虚拟原型的使用使 IAC 的另外两个基本目标得以实现：减少工程团队的工作量，改善决策过程和所需时间。

此外，Eplan Electric P8 还使 IAC 能够维护一个设备库 (EDP)，从而缩短组件制造时间，支持电气工程流程的标准化，生成采购文件、标签、电缆清单等。同样值得强调的是，为天文台操作和维护这些系统的工程师提供的文档也得到了改进，帮助他们快速、轻松地更新所有文档。

最后，该软件还优化了电气面板的制造文档：安装板和面板布局、自动尺寸标注、更有效地控制待安装系统的空间、重量和理论体积，以及电缆管道和 DIN 导轨的热计算和切割清单。

能够陪同IAC进行内部优化，使我们能够与开发系统的团队并肩工作，从而使ELT能够探索宇宙早期的星系，以极高的细节描述系外行星的特征，并研究我们自己星系的组成部分。这是一项真正的殊荣。对 Eplan 而言，HARMONI 是一次非凡合作的成果。在 IAC 和 Eplan 之间建立跨学科联系，体现了电子部主任路易斯-费尔南多（Luis Fernando）对协同工作和重视人类团队的卓越承诺。

通过 Eplan 平台，实现了从手工方法到 PLC 管理数字化的飞跃，这让我们感到非常满意，因为我们能够为客户提供任何开发过程中最重要的三个杠杆：

• 通过 Eplan 平台，实现了从手工方法到 PLC 管理数字化的飞跃。

  • 减少不必要的工作量，从而提高性能。
  • 优化决策，对减少错误产生直接影响。
  • 减少执行时间，最终实现指数级增长。
  尽管团队选择的工具（Eplan Electric P8 和 Eplan FieldSys）代表了一种特定、高效和量身定制的使用方式，但对我们来说，真正的成功是建立起一种专业和个人自豪的关系，在这种关系中，作为桥梁也意味着成为跨越桥梁的旅程的一部分。对于 Eplan 来说，这代表了两个核心价值：感谢我们现在的同事对我们的信任，以及始终致力于项目的水平，我们知道这个项目对每个人来说都是重要的、成长的和充满希望的。

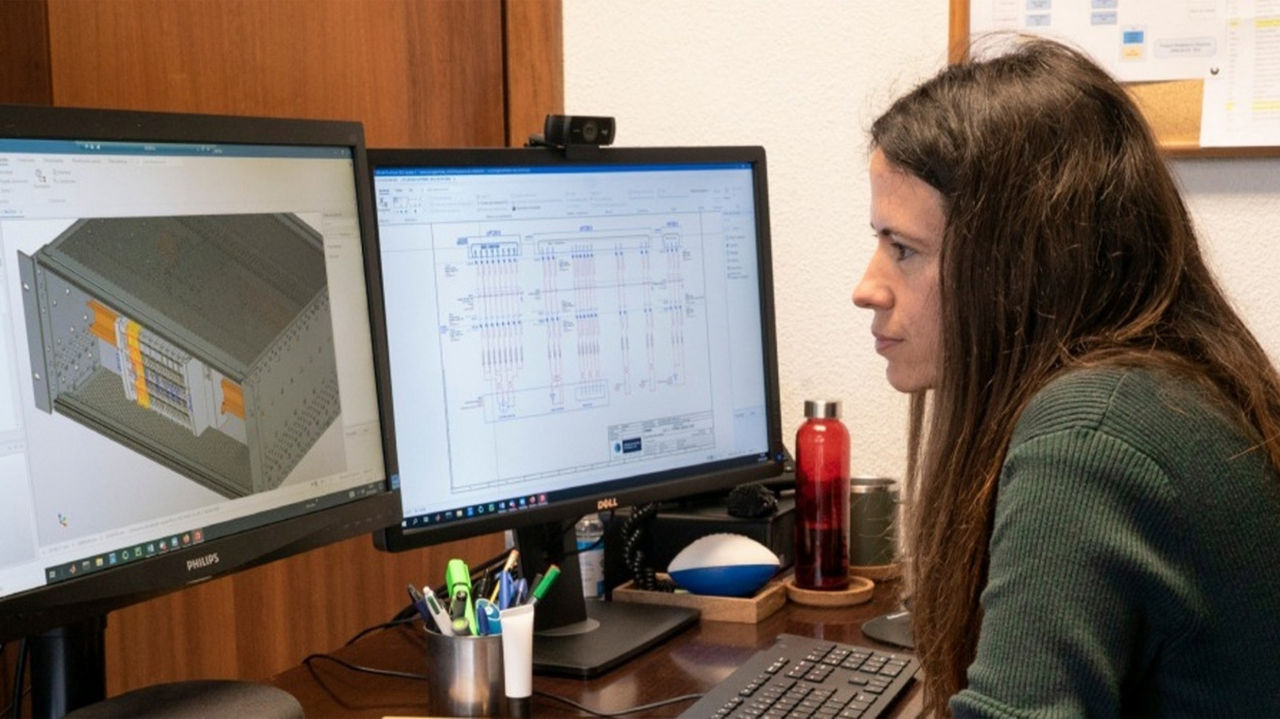

Eplan使我们不仅能够实现二维设计（布线），使制造和维护高度复杂的科学仪器成为可能，而且能够成功完成三维设计，从而保证在现有体积内实现物理组装的可行性--在我们的一些项目中，体积非常小，而且要求异常严格。

在加那利天文研究所全面采用 Eplan 作为电子设计和开发的基础，标志着我们的能力向前迈进了一大步，也是我们工作方法的一大进步。我们已经实现了电子设计活动方法的标准化，在我们的案例中，电子设计活动的重点是科学仪器的自动化，需要制造和集成控制柜，并将多个传感器、执行器及其电缆纳入仪器本身。

Eplan平台在部门中的实施已经成为现实，并将成为未来项目开发中的一个恒定要素。通过使用该工具，我们加快了工程流程，减少了错误，提高了所生成文档的质量，并改善了团队内部的沟通。

享受 Eplan 这样的合作伙伴提供的好处，有助于我们在项目中实现卓越，并促进设计、工程和制造阶段的流程标准化，整合 IAC 内部不同的工程学科。
